Как заменить дисплей Samsung Galaxy S6

Необходимые инструменты и отвертки для разборки Samsung Galaxy S6:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S6.


В этом руководстве по ремонту я покажу вам, как самостоятельно разобрать и заменить неисправный дисплей Samsung Galaxy S6. Вам понадобится ремонт, если треснуло стекло, сенсорный экран больше не реагирует на прикосновения, или дисплей стал черным или мигает.

Перед началом ремонта не забудьте выключить телефон, а также извлечь SIM-карту.

Первым шагом вам нужно снять заднюю крышку. Задняя часть корпуса надежно приклеена к корпусу. Чтобы снять его, вам нужно хорошо прогреть телефон по периметру с помощью обыкновенного фена. Далее поместите присоску ближе к краю телефона и потяните за нее вверх. В образовавшиеся отверстие поместите пластиковый медиатор, точно также сделайте и с другой стороны телефона. Далее проведите медиатором по периметру крышки, чтоб отклеить все стороны задней крышки. По надобности прогрейте клей еще раз. Как только все стороны отклеиться можете снимать крышку.


Далее открутите 13 винтиков, которые держат пластиковую крышку. Теперь поднимите зарядную панель для беспроводной зарядки. Она слегка приклеена к средней части корпуса. Для того, чтобы снять середину, вы должны аккуратно держать аккумулятор и остальную часть смартфона. Другой рукой поднимите рамку. Если он не двигается, осторожно вставьте пластиковую лопатку между дисплеем и рамкой и нажмите на нее вверх.

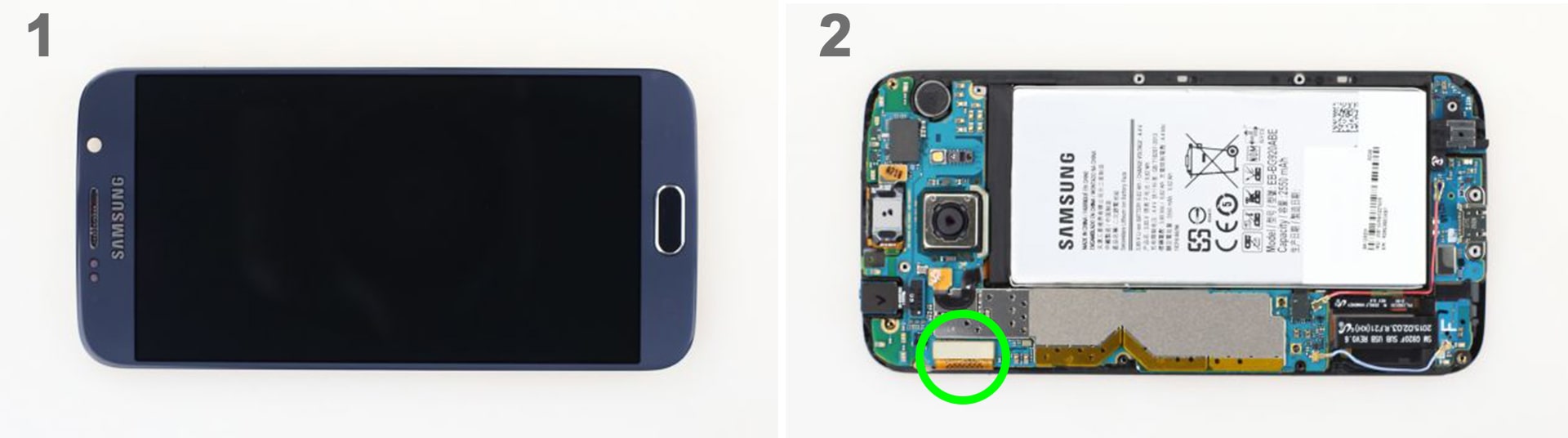

Далее отсоедините кабель дисплея. Вставьте плоский конец пластиковой лопатки немного ниже контакта и поднимите его. Убедитесь, что вы не сломаете резисторы, которые припаяны к материнской плате.


Теперь вам нужно снять старый дисплей. Нагрейте дисплей по всему периметру теплым воздухом с помощью фена, чтоб размягчить клей. Затем вставьте пластиковый медиатор в зазор между между рамой и дисплеем. Будте осторожны возле кнопок «Домой» и навигации, медиатор вставляйте не больше, чем на 2 мл. Теперь осторожно поднимите дисплей на уровнь камеры. Переверните его кнопкой «Домой». Прежде чем снимать его полностью, проверьте, не отключены ли кнопки навигации от дисплея.


Установка нового дисплея и обратная сборка Samsung Galaxy S6

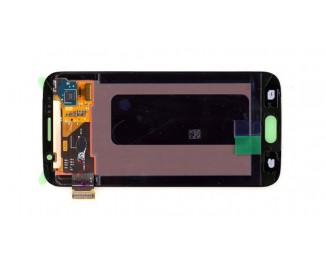

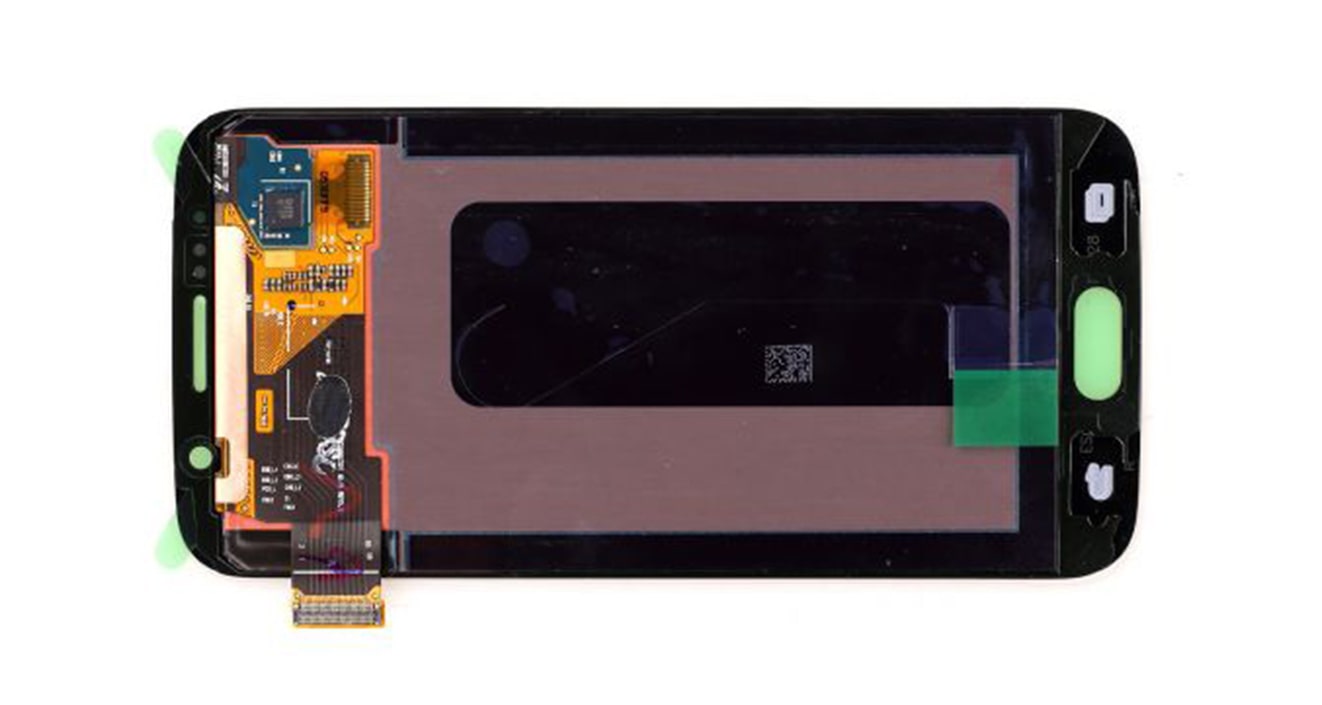

Снимите прозрачную пленку в середине за зеленый клапан. Теперь снимите верхнюю и нижнюю прозрачные пленки с клейких частей дисплея.


Теперь установите новый дисплей в телефон. Прижмите дисплей к металической раме. Убедитесь, что кнопки навигации и кнопка «Домой» расположены правильно. И снова подключите кабель дисплея.


Прикрепите внешнюю рамку к основному компоненту. Начните с разъема док-станции и плотно прижмите два компонента рамы вместе. Теперь закрутите 13 болтиков обратно.


И последним шагом вы должны прикрепить заднюю крышку на место. Старый клей обычно все еще достаточно липкий. Снова наденьте заднюю крышку, слегка нагрейте ее, а затем прижмите крышку руками или парой книг.


Теги: Разобрать, заменить, инструкция
