Замена экрана Samsung Galaxy J5 G570 Prime

Данная инструкция по замене экрана подходит для смартфонов Samsung Galaxy J5 Prime 2016 / 2017, G570M, G570Y, SM-G570F, Samsung Galaxy On5 серии 2016 и 2017 года выпуска.

Новый дисплейный модуль для телефона Samsung G570F можно купить перейдя по этой ссылке на Aliexpress. В моем наборе с дисплеем в комплекте идут вспомогательные инструменты для разборки телефона, из этого нам понадобится присоска и пластиковые медиаторы. Какие-либо отвертки для замены дисплея на Samsung G570F нам не понадобятся.

Прежде чем начнем разборку Samsung G570F хочу отметить что, если в вашем случае, как и в моем, есть трещины на тачскрине, тогда будет очень сложно снять дисплейный модуль с телефона так чтобы не повредить сам дисплей. Но если ваш дисплей уже разбит, то хуже ему не будет.

Дисплейный модуль на смартфоне Samsung G570F проклеен по всему периметру телефона и что бы снять дисплей необходимо будет прогреть лицевую сторону смартфона. Это нужно для того что бы прогрелся клей и легче было снимать дисплей. Для этого можно использовать обычный фен.

Прогреваем лицевую сторону телефона, берем присоску и фиксируем на дисплее телефона. Тянем за кольцо присоски до появления отверстия между тачскрином и корпусом телефона.


Используя пластиковый медиатор, аккуратно отклеиваем дисплейный модуль по всему периметру телефона. Тяжелей всего будет отклеить в местах где расположена кнопка home и динамик смартфона. Набираемся терпения и аккуратно отклеиваем.

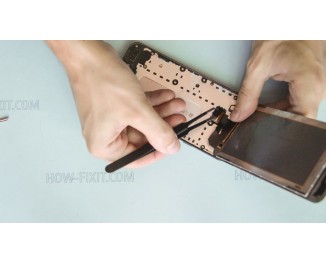

Сняв дисплейный модуль с телефона Samsung G570, снимите защитную крышку шлейфа LCD дисплея.


И отключите шлейф дисплея от платы мобильного телефона.


Теперь берем новый дисплейный модуль. Не спешите сразу клеить модуль, для начала просто подключите и проверьте нет ли на дисплее каких-то дефектов в виде битых пикселей или засветов. Прогрузите андроид и на главном меню проверьте корректно ли работает тачскрин.


Если с дисплеем все в порядке, отключаем телефон, снова снимаем дисплейный модуль и переходим к установке экрана на смартфон.


Берем обычный спирт и ватную палочку. Далее удаляем старый клей с корпуса телефона.


Это важный этап, который не стоит игнорировать, от того как хорошо вы удалите старый клей, будет зависеть насколько хорошо ляжет новый клей и приклеится дисплей.


После того как вы удалили весь старый клей, можно приступать к нанесению клеящей прокладки. Аккуратно клеем прокладку на посадочное место.


Важно: чтобы края прокладки не заходили на бортики корпуса, иначе дисплей может плохо приклеиться.

Далее садим на место решетку динамика.


Подключаем шлейф дисплея к основной плате телефона Samsung G570F и защелкиваем защитной крышкой.


Далее клеем дисплей к корпусу телефона и прожимаем по всему периметру дисплей. Если у вас плохо приклеился дисплей, можете прогреть поверхность дисплея феном, это может помочь. Но если дисплей так же плохо прилегает к корпусу, по этой ссылке можно купить специальный клей для проклейки дисплея телефона.

Теперь можем включить телефон, снять пленку и пользоваться смартфоном.
