Как заменить фронтальную камеру Samsung Galaxy S8

Необходимые инструменты и отвертки для разборки Samsung Galaxy S8:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S8.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как самостоятельно разобрать и заменить неисправную фронтальную камеру в смартфоне Samsung Galaxy S8. Вам нужен этот ремонт, если фронтальная камера не работает, не открывается или ваши снимки размытые.

Сделайте резервную копию перед началом ремонта, используйте чистую рабочую поверхность и будьте предельно внимательны и осторожны.

Перед началом ремонта не забудьте выключить телефон, а также извлеките SIM-карту.


Снимите заднюю крышку. Задняя крышка приклеена к рамке. Нагрейте устройство равномерно горячим воздухом фена, чтобы размягчить клей. Затем осторожно попытайтесь поднять заднее стекло с помощью плоского тупого инструмента, например пластикового медиатора. Найдете место, где вы можете вставить первый медиатор. Затем постепенно обводите им по контуру устройства., добавляя в отверстия дополнительные медиаторы. Используйте присоску, чтобы приподнять стекло.

Этот шаг может занять довольно много времени. Возможно, вам придется нагреть заднее стекло или клей еще несколько раз, прежде чем вы сможете, наконец, отсоединить его. Не снимайте заднюю крышку полностью, потому что сначала вы должны отсоединить разъем для считывателя отпечатков пальцев.

Сняв заднюю крышку, осторожно поднимите ее и отсоедините датчик отпечатков пальцев с помощью пластикового спаджера.Теперь вы можете полностью снять заднюю крышку и отложить ее в сторону.


Далее открутите 14 винтиков на крышке.


Крышка с антенной NFC приклеена к аккумулятору. Нагрейте деталь с помощью фена. Затем осторожно вставьте плоский инструмент под антенну и снимите его.


Далее с помощью пластикового спаджера аккуратно отсоедините контакт батареи.


Затем используют плоский предмет, например пинцет, отсоедините динамик.

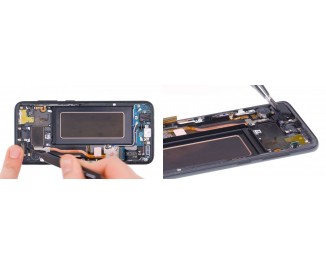

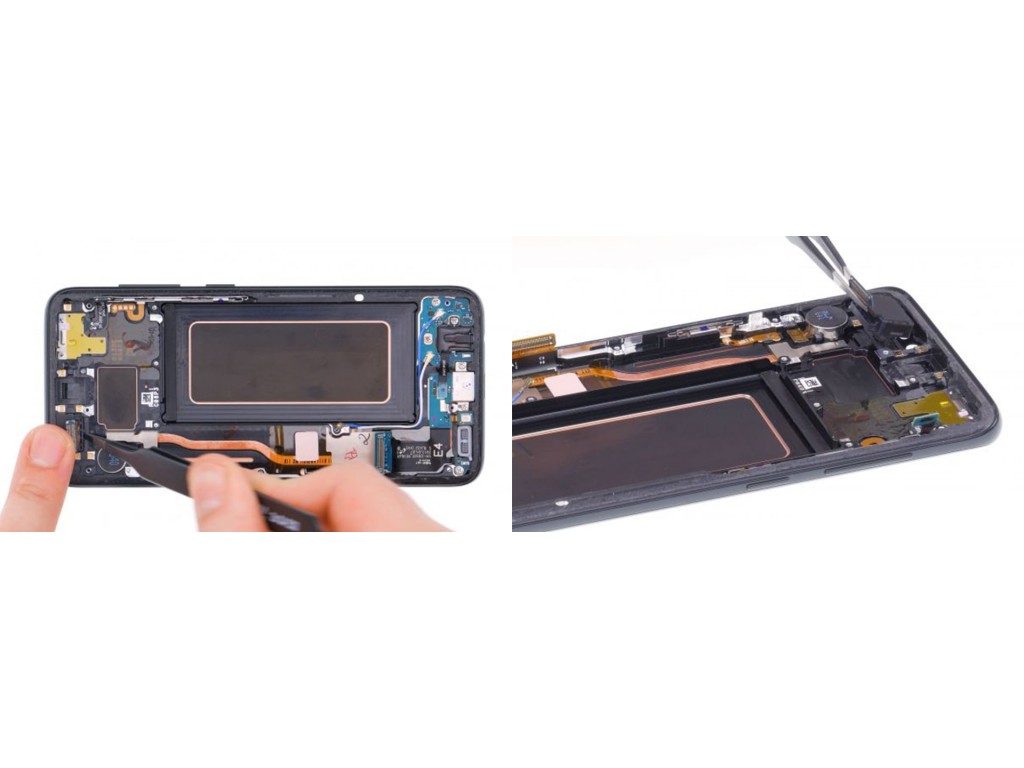

С помощью плоского пластикового инструмента осторожно отсоедините все контакты от материнской платы.


Теперь вы можете аккуратно снять материнскую плату. Убедитесь, что отключили все разъемы отмеченные в предыдущем шаге.. Порт USB по-прежнему подключен к задней панели. После того, как вы подняли плату, с помощью спаджера, отключите этот контакт. Затем отложите плату в безопасное место.


Теперь просто вытащите фронтальную камеру из корпуса и снимите ее.


Установка фронтальной камеры и обратная сборка Samsung Galaxy S8

Поместите фронтальную камеру в отверстие на верхнем краю корпуса. Убедитесь, что камера правильно защелкнулась.


Теперь вы можете установить материнскую плату обратно. Сначала подключите разъем USB-порта на задней панели. Затем установите плату обратно в корпус. Убедитесь, что никакие кабели или разъемы не застряли под платой.


Подключите все отмеченные контакты к материнской плате.


Поместите батарею в корпус. Она должна идеально вписываться в отсек в середине корпуса. Плотно прижмите аккумулятор к корпусу, чтобы клей лучше приклеился.


Теперь поместите динамик в нижнюю часть корпуса. Аккуратно нажмите на него пальцами, пока он не защелкнется на месте в корпусе.


Подключите аккумулятор к материнской плате. Вставьте контакт в разъем на материнской плате, пока не услышите характерный щелчок.


Сначала верните среднюю крышку на материнскую плату и плотно прижмите ее до характерного щелчка. Затем установите крышку с антенной обратно в корпус, зацепив ее за верхнюю часть корпуса. Затем нажмите на крышку пальцами, чтобы она аккуратно защелкнулась на месте.


Закрутите 14 винтиков.


Установите заднюю крышку в исходное положение. Снова подключите датчик отпечатков пальцев. Нажмите заднюю крышку по всей области, чтобы клей хорошо приклеился. Вы также можете нагреть устройство горячим воздухом, а затем зажать его или утяжелить парой книг, чтобы клей лучше приклеился.


Вставьте лоток SIM-карты обратно в устройство. Убедитесь, что лоток расположен правильно.
