Как заменить фронтальную камеру Samsung Galaxy S9

Необходимые инструменты и отвертки для разборки Samsung Galaxy S9:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S9.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как самостоятельно снять и заменить неисправную фронтальную камеру в смартфоне Samsung Galaxy S9. Вас стоит произвести замену камеры в случае, если она не работает или ваши снимки размыты.

Прежде, чем начать ремонт фронтальной камеры, не забудьте выключить устройство!

Первым шагом вам нужно будет снять заднюю крышку. Для этого вам понадобится обыкновенный фен. Теплый клей легче расклеивается и это позволит вам снять заднюю крышку без особых усилий. Также, на этом шаге, вам понадобятся несколько пластиковый медиаторов.

Прогрейте корпус телефона по периметру несколько минут и прикрепите присоску на нижнюю часть задней крышки.


Вставьте пластиковый медиатор между задней крышкой и рамкой телефона и потяните за присоску.

Как только вы вставили медиатор, вставьте еще один с другой стороны, как показано на фото. Затем обведите медиатором по всему краю телефона, чтобы отклеить корпус.


Не переживайте, медиатор сделан из пластика, поэтому он не поцарапает корпус телефона.

Вам нужно быть осторожным с задней крышкой, она достаточно хрупкая и может сломаться. Помните о том, что клей для задней крышки очень прочный. Потомупри необходимости, лучше еще раз прогрейте корпус феном. Снятие задней крышки может занять много времени, поэтому не торопитесь, чтоб сохранить целостность всех частей корпуса.

Как только задняя крышка отклеилась, слегка приподнимите ее. Датчик отпечатков пальцев, который находится под камерой должен быть по-прежнему подключен с помощью кабеля.


Сняв заднюю крышку, осторожно поднимите ее отсоедините датчик отпечатков пальцев. Тогда вы сможете полностью снять заднюю крышку.


Далее открутите 10 винтиков с помощью крестообразной отвертки. Панель материнской платы защелкивается сверху. Аккуратно поднимите ее и затем снимите.

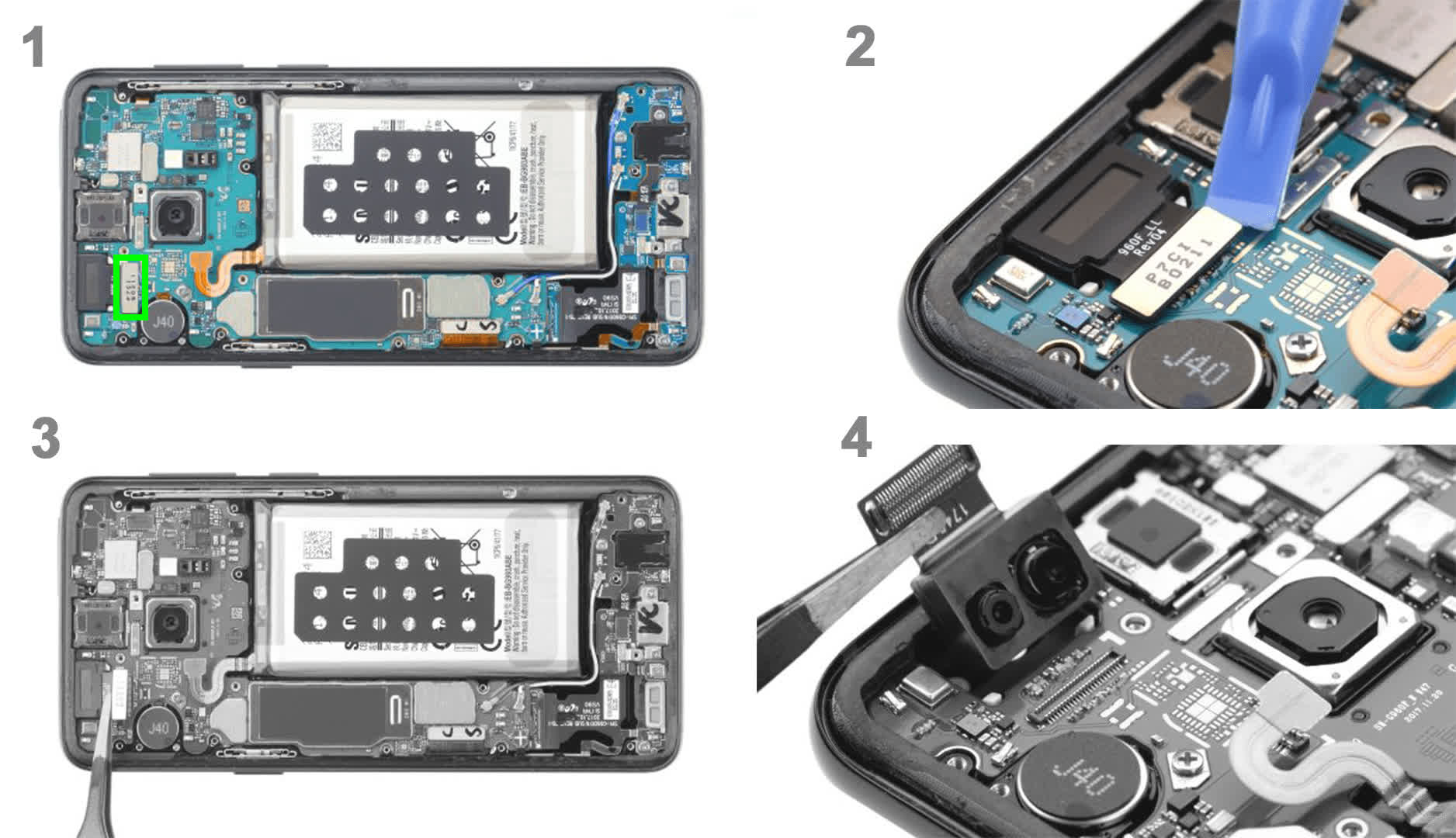

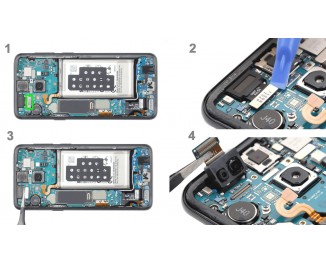

Далее вам нужно отсоединить батарею для избежания коротких замыканий во время ремонта.


Теперь отсоедините разъем фронтальной камеры. Приподнимите как показано на картинке, затем с помощью пинцета достаньте камеру из держателя.


Установка фронтальной камеры и обратная сборка

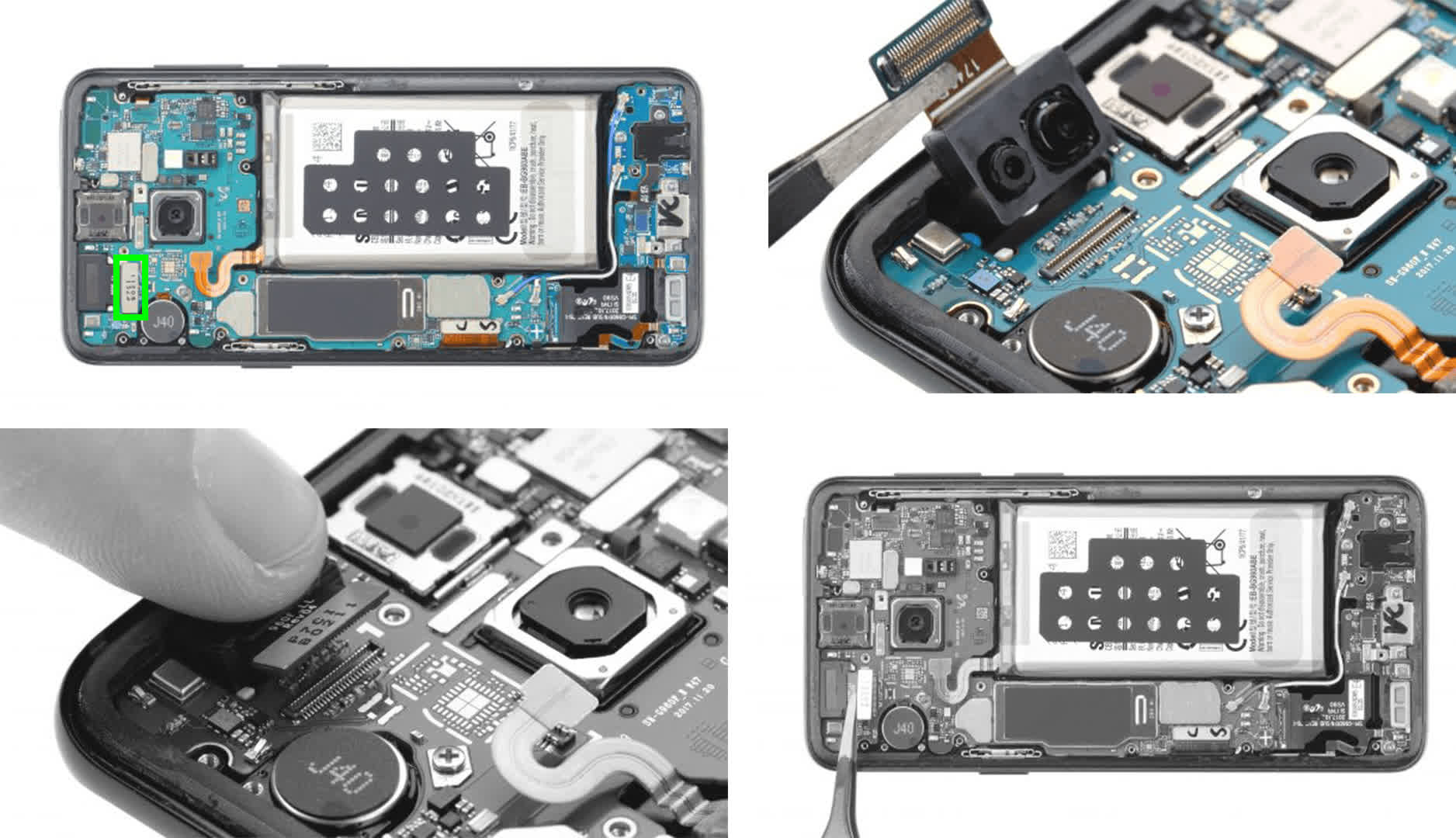

Установите новую фронтальную камеру в смартфон.


Подсоедините разъем аккумулятора.


Затем прикрепите крышку поверх материнской платы. Ровно зафиксируйте ее и закрутите все болты. Перед установкой задней крышки подключите разъем датчика отпечатков пальцев. Используйте пластиковый инструмент, чтобы добраться до разъема.


Перед тем, как прикрепить заднюю крышку, проверьте клей. Он должен быть равномерно распределен на задней крышке. Лишний клей нужно удалить. Затем нажмите на заднюю крышку. Снова нагрейте заднюю крышку, чтобы склеить клей. Вы можете зажать заднюю крышку пальцами, пока клей остывает.
