Как заменить фронтальную камеру Samsung Galaxy S5

Необходимые инструменты и отвертки для разборки Samsung Galaxy S5:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S5.


В этом пошаговом руководстве я покажу вам как самостоятельно разобрать и заменить неисправную фронтальную камеру Samsung Galaxy S5. Вам нужен этот ремонт, если фронтальная камера не работает, не открывается или ваши снимки размытые.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно снять заднюю крышку. Для этого вставьте плоский конец пластиковой лопатки в в щель, рядом с кнопкой включения и выключения на боковой поверхности. Осторожно подымите заднюю крышку. Под задней крышкой находится 18 клипс. Перемещая пластиковую лопатку по периметру телефона, откройте их. Теперь вы можете полностью снять заднюю крышку.


Далее извлеките батарею. С помощью пластикового спаджера приподнимите аккумулятор, а затем выньте его из корпуса.


Теперь извлеките SIM-карту. С мощью своего пальца достаньте карту из специального лотка.


Следующим шагом вам нужно отсоединить кабеля кнопки «Домой». Открутите три отмеченных винтика, которые удерживают пластиковую крышку. Теперь снимите маленький серый колпачок. Разъем кнопки Home находится под ним. Используйте заостренный наконечник пластиковой лопатки, чтобы отсоединить разъем.


Теперь отсоедините старый дисплей. Дисплей очень прочно приклеен к корпусу. Чтобы его снять, вы должны прогреть его теплым воздухом с помощью обычного фена. Клей станет мягким и вы сможете отклеить дисплей. Далее вам нужно вставить плоский конец пластиковой лопатки или пластиковый медиатор в образовывавшийся зазор, чтобы полностью отклеить дисплей. Будьте осторожны отклеивая дисплей возле кнопки «Домой», вставляйте лопатку или медиатор не глубже, чем на 0,2 мл. Еще раз прогрейте дисплей и постепенно отклеивайте его. В этом процессе вы должны аккуратно провести кабель кнопки «Домой» через центральный блок. Далее отсоедините разъем дисплея от материнской платы.


Далее открутите 10 винтиков, которые удерживают пластиковую крышку. Вам нужно отделить серую часть рамки от остальной части. Нажмите на серую рамку между выходом для наушников и задней камерой, а другой рукой прижмите внешнюю хромированную рамку вверх и вытяните черную рамку. Точно также сделайте с кнопками громкости на противоположной стороне. Есть еще зажимы, которые нужно отсоединить с помощью металической лопатки, они находятся возле батареи. Теперь вы можете аккуратно снять раму. Маленькая крышечка, которая находится рядом с крышкой кнопки «Домой» также спадет.


Далее отсоедините материнскую плату. Открутите один винтик, который удерживает материнскую плату. Отсоедините белый и синий антенные кабеля от платы использую пластиковую лопатку. Разъем гнезда питания находится под материнской платой. Отключите его.


Установка новой фронтальной камеры и обратная сборка Samsung Galaxy S5

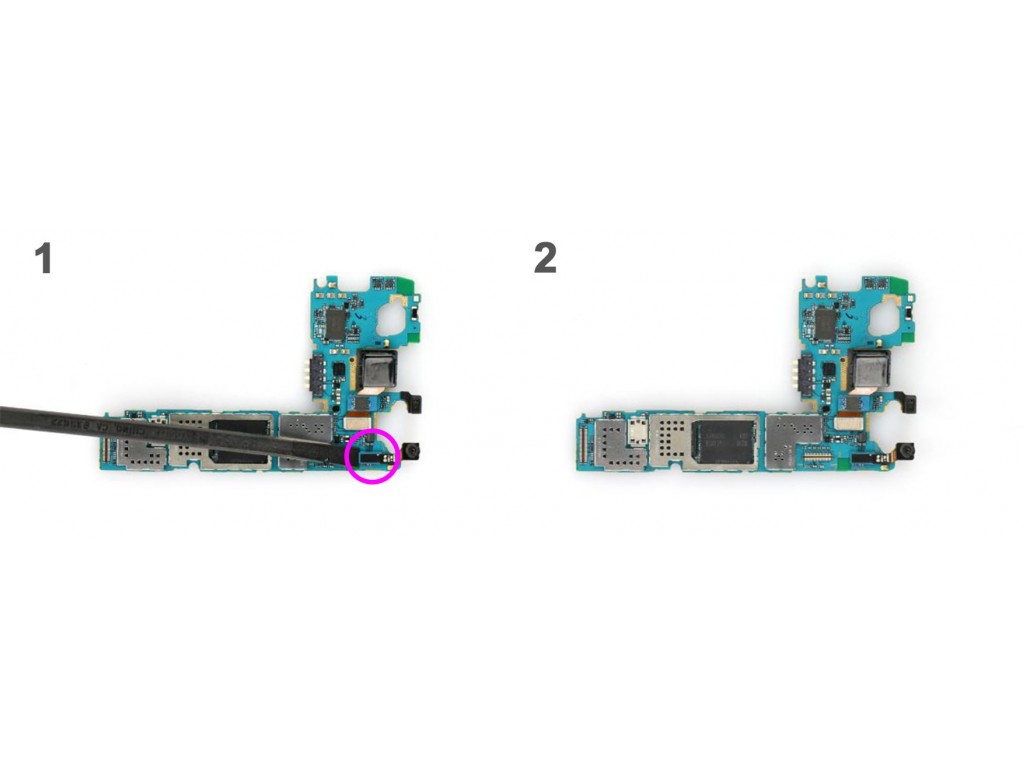

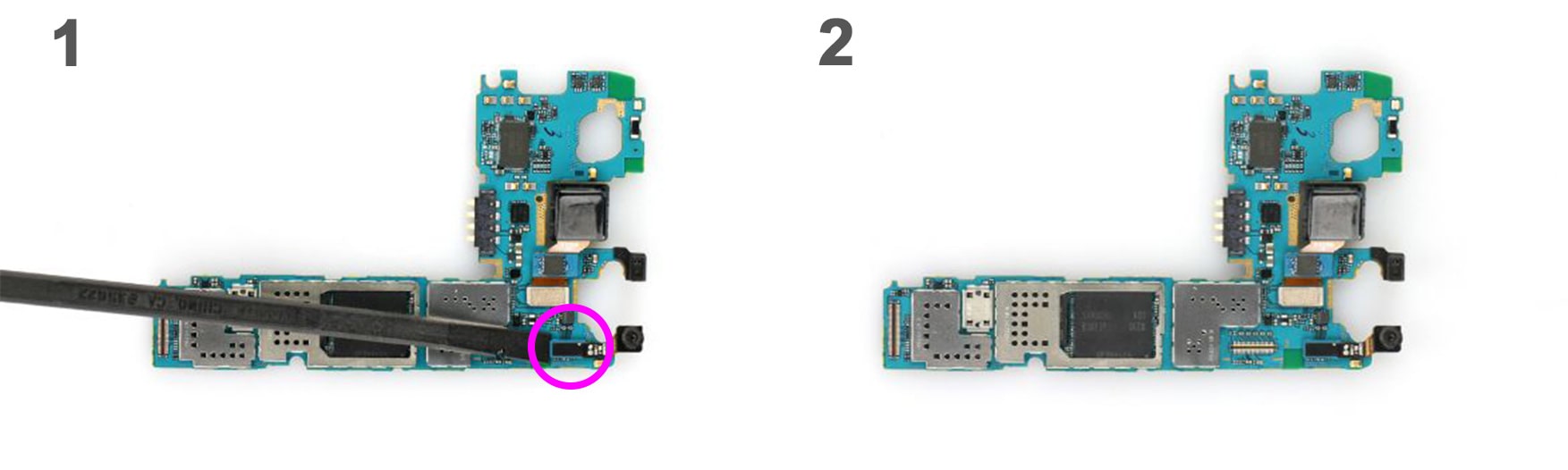

Теперь отсоедините фронтальную камеру. И подключите контакт новой фронтальной камеры. С помощью пальца осторожно прижмите контакт, чтобы он защелкнулся.


Далее установите материнскую плату. Подсоедините контакт гнезда питания к материнской плате и правильно установите ее в корпус. Убедитесь, что синий и белый антенные кабели не находятся под платой. Подсоедините синий и белый антенные кабели, а затем снова вставьте их в направляющую. Будьте очень осторожны, потому что контакты могут погнуться, если они подключены не правильно. Теперь закрутите один винтик, который будет удерживать материнскую плату на месте.


Теперь поместите внутреннюю металлическую рамку обратно в серую пластиковую крышку. Начните с разъема гнезда питания и плотно прижмите два компонента рамы друг к другу. Далее закрутите 10 винтиков.


Теперь снова подключите кабель дисплея и проведите кабель кнопки «Домой» через металическую рамку. Включите смартфон и проверьте работают ли все функции. Введите следующие символы в клавиатуре приложения вызова, чтобы попасть в тестовое меню: * # 0 * #. Как только все заработает, снимите защитную пленку с клейкой ленты. Надежно прижмите дисплей к металлической раме.


Теперь можете подключать разъем кнопки «Домой». Закройте его маленькой серой крышкой и закрутите 3 винтика на пластиковой крышке.


Теперь обратно установите SIM-карту.


Вставьте аккумулятор обратно в корпус. Символы +/- должны касаться точки контакта.


И последним шагом вам нужно установить заднюю крышку. Она очень легко устанавливается. Прижмите крышку пальцами, чтоб защелкнулись все клипсы по периметру задней крышки.
