Как заменить кнопку «Домой» Samsung Galaxy S5

Необходимые инструменты и отвертки для разборки Samsung Galaxy S5:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S5.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом пошаговом руководстве я покажу вам как самостоятельно разобрать и заменить неисправную кнопку «Домой» Samsung Galaxy S5. Этот ремонт необходим, если кнопка «Домой» больше не работает или датчик отпечатков пальцев больше не сканирует.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно снять заднюю крышку. Для этого вставьте плоский конец пластиковой лопатки в в щель, рядом с кнопкой включения и выключения на боковой поверхности. Осторожно подымите заднюю крышку. Под задней крышкой находится 18 клипс. Перемещая пластиковую лопатку по периметру телефона, откройте их. Теперь вы можете полностью снять заднюю крышку.


Далее извлеките батарею. С помощью пластикового спаджера приподнимите аккумулятор, а затем выньте его из корпуса.


Теперь извлеките SIM-карту. С мощью своего пальца достаньте карту из специального лотка.


Следующим шагом вам нужно отсоединить кабеля кнопки «Домой». Открутите три отмеченных винтика, которые удерживают пластиковую крышку. Теперь снимите маленький серый колпачок. Разъем кнопки Home находится под ним. Используйте заостренный наконечник пластиковой лопатки, чтобы отсоединить разъем.


Теперь отсоедините старый дисплей. Дисплей очень прочно приклеен к корпусу. Чтобы его снять, вы должны прогреть его теплым воздухом с помощью обычного фена. Клей станет мягким и вы сможете отклеить дисплей. Далее вам нужно вставить плоский конец пластиковой лопатки или пластиковый медиатор в образовывавшийся зазор, чтобы полностью отклеить дисплей. Будьте осторожны отклеивая дисплей возле кнопки «Домой», вставляйте лопатку или медиатор не глубже, чем на 0,2 мл. Еще раз прогрейте дисплей и постепенно отклеивайте его. В этом процессе вы должны аккуратно провести кабель кнопки «Домой» через центральный блок. Далее отсоедините разъем дисплея от материнской платы.


Установка новой кнопки «Домой» и обратная сборка Samsung Galaxy S5

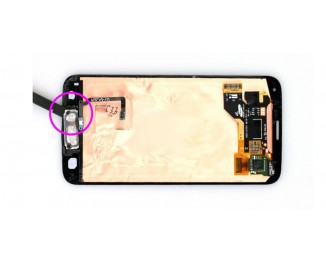

Отсоедините кнопку «Домой». Кнопка достаточно хорошо приклеена к экрану изнутри. Используя пластиковую лопатку, осторожно отсоедините кнопку «Домой» и извлеките ее. Теперь установите новую кнопку «Домой».


Теперь снова подключите кабель дисплея и проведите кабель кнопки «Домой» через металическую рамку. Включите смартфон и проверьте работают ли все функции. Введите следующие символы в клавиатуре приложения вызова, чтобы попасть в тестовое меню: * # 0 * #. Как только все заработает, снимите защитную пленку с клейкой ленты. Надежно прижмите дисплей к металлической раме.


Теперь можете подключать разъем кнопки «Домой». Закройте его маленькой серой крышкой и закрутите 3 винтика на пластиковой крышке.


Теперь обратно установите SIM-карту.


Вставьте аккумулятор обратно в корпус. Символы +/- должны касаться точки контакта.


И последним шагом вам нужно установить заднюю крышку. Она очень легко устанавливается. Прижмите крышку пальцами, чтоб защелкнулись все клипсы по периметру задней крышки.
