Как разобрать и заменить материнскую плату Samsung Galaxy S9

Необходимые инструменты и отвертки для разборки Samsung Galaxy S9:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S9.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как самостоятельно снять и заменить материнскую плату на Galaxy S9. Например, если вы повредили плату водой, вам нужно снять ее, очистить и просушить.

Вам понадобится:

Прежде, чем приступить к разборке, не забудьте выключить устройство.

Первым шагом вам нужно будет снять заднюю крышку. Для этого вам понадобится обыкновенный фен. Теплый клей легче расклеивается и это позволит вам снять заднюю крышку без особых усилий. Также, на этом шаге, вам понадобятся несколько пластиковый медиаторов.

Прогрейте корпус телефона по периметру несколько минут и прикрепите присоску на нижнюю часть задней крышки.


Вставьте пластиковый медиатор между задней крышкой и рамкой телефона и потяните за присоску. Как только вы вставили медиатор, вставьте еще один с другой стороны, как показано на фото. Затем обведите медиатором по всему краю телефона, чтобы отклеить корпус.


Не переживайте, медиатор сделан из пластика, поэтому он не поцарапает корпус телефона.

Вам нужно быть осторожным с задней крышкой, она достаточно хрупкая и может сломаться. Помните о том, что клей для задней крышки очень прочный. Потому при необходимости, лучше еще раз прогрейте корпус феном. Снятие задней крышки может занять много времени, поэтому не торопитесь, чтоб сохранить целостность всех частей корпуса.

Как только задняя крышка отклеилась, слегка приподнимите ее. Датчик отпечатков пальцев, который находится под камерой должен быть по-прежнему подключен с помощью кабеля.


Сняв заднюю крышку, осторожно поднимите ее отсоедините датчик отпечатков пальцев. Тогда вы сможете полностью снять заднюю крышку и отложить ее.


Далее открутите 10 винтиков с помощью крестообразной отвертки. Панель материнской платы защелкивается сверху. Аккуратно поднимите ее и затем снимите.

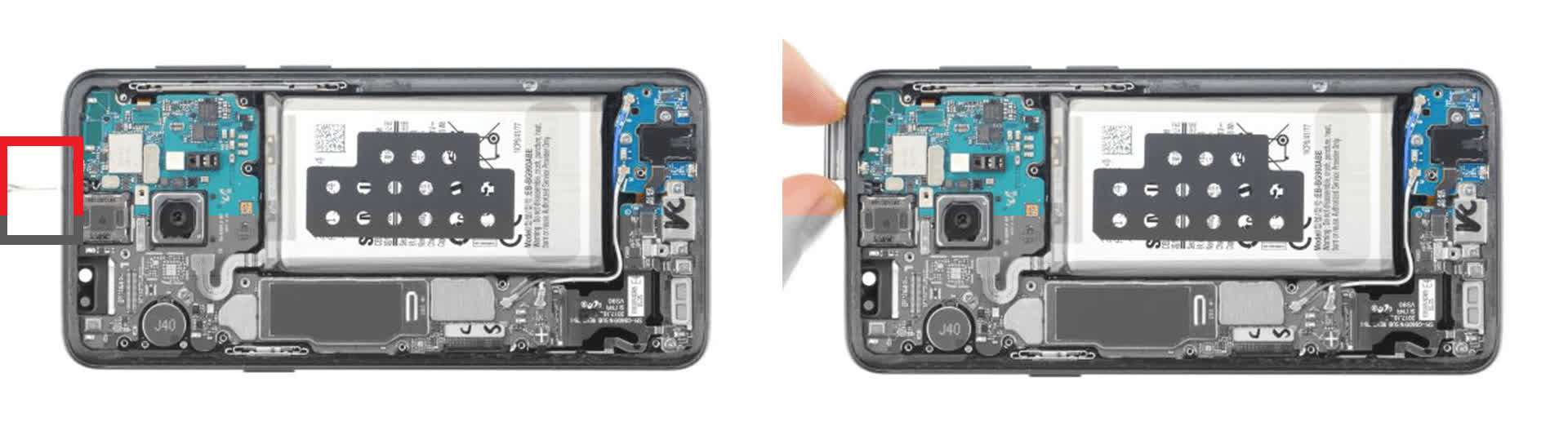

Далее вам нужно отсоединить батарею для избежания коротких замыканий во время ремонта.

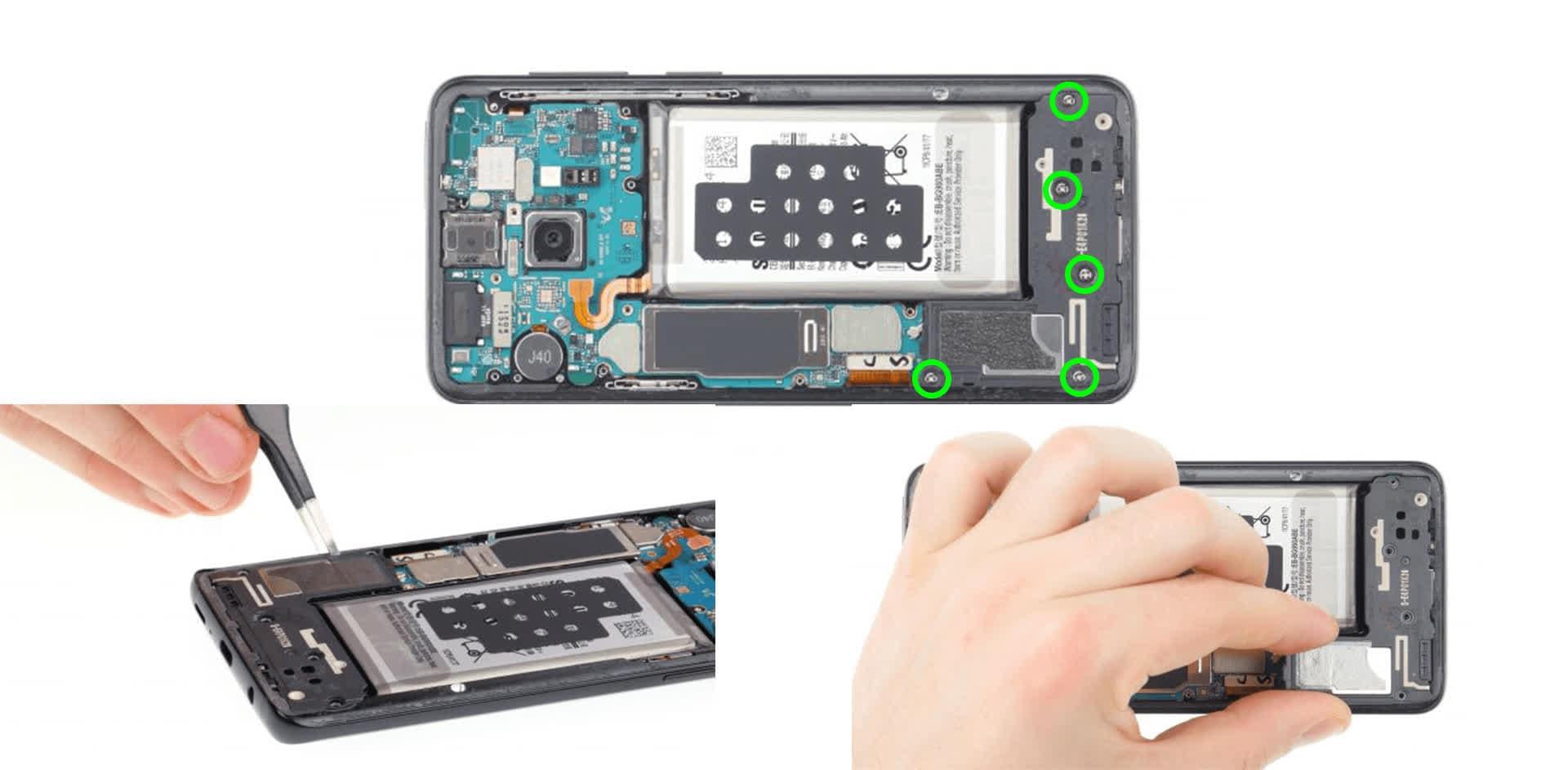

Теперь вам нужно отсоединить динамик. Открутите 5 винтиков на панели. С помощью пинцета немного приподнимите динамик, а затем осторожно снимите его.

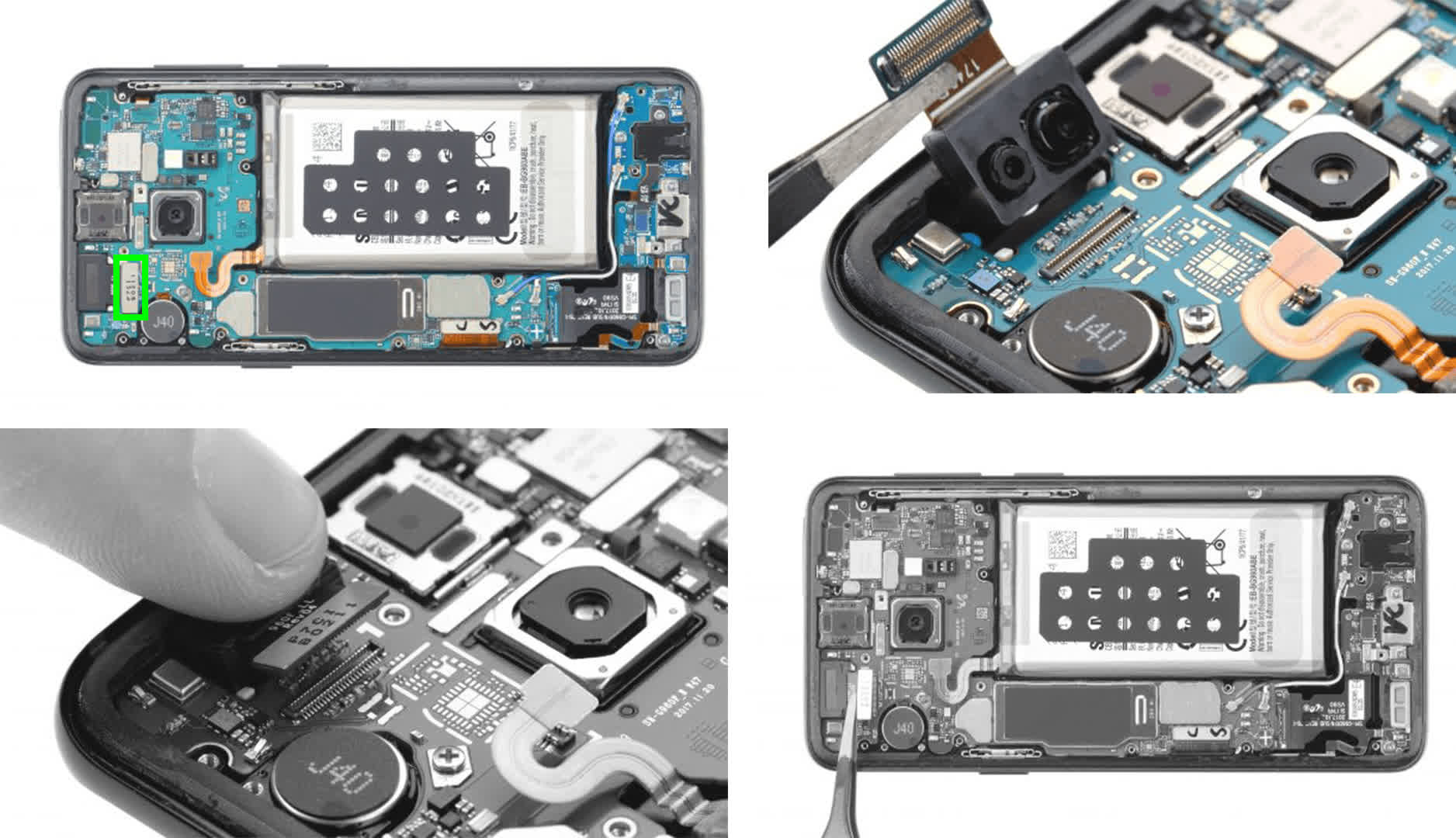

Теперь отсоедините разъем фронтальной камеры. Приподнимите как показано на картинке, затем с помощью пинцета достаньте камеру из держателя.


Далее вам нужно удалить отсоединить лоток для sim-карты. Лучше всего использовать специальный инструмент или в крайнем случае скрепку для бумаг. Затем вытащите лоток.

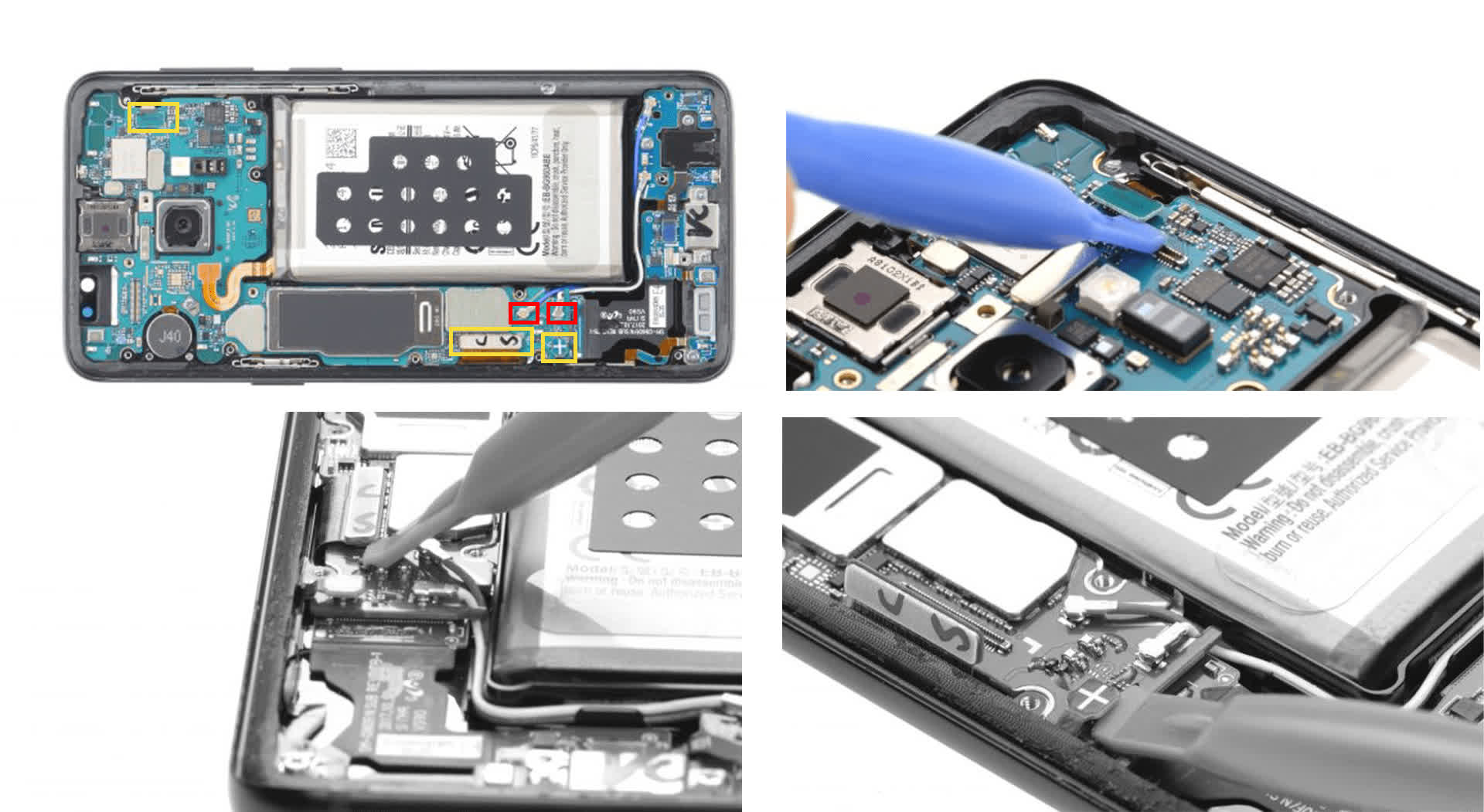

Теперь нужно отсоединить все разъемы от материнской платы. Аккуратно поддевайте каждый разъем (отмечены желтым), чтоб не повредить материнскую плату. Рядом с разъемами есть небольшие детали, которые легко ломаются. Затем отсоедините штекеры кнопок антенных кабелей (отмечены красным). Захватите кабель пинцетом, а не за саму вилку. Отсоедините вилку с помощью пинцета.

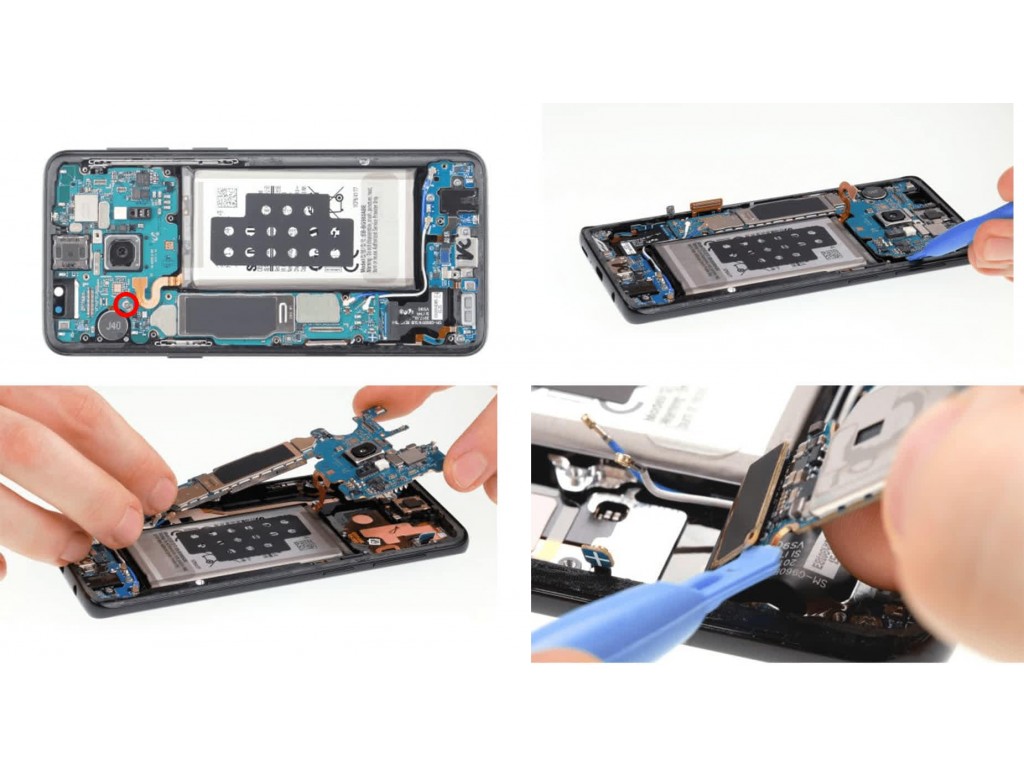

Теперь открутите единственный винтик на материнской плате. Перед тем, как вы будете отсоединять материнскую плату, убедитесь в том, что все разъемы загнуты и не мешают. Нижняя часть материнской платы должна быть подключена к плате USB. Отсоедините разъем с помощью пластикового спаджера. Затем отложите материнскую плату в сторону.

В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Удостоверьтесь, что он не выпал


Теперь возьмите материнскую плату и вставьте ее в разъем. Убедитесь в том, что вы не пережимаете никакие кабели и другие разъемы. Слегка нажмите на материнскую плату, чтоб она встала на место. Затем закрутите единственный болтик.


Теперь нужно присоединить все разъемы обратно. Вы можете присоединить штекеры антенн (отмечены красным) с помощью пинцета, а затем просто нажать на них. Также прикрепите разъемы для дисплея и кнопки регулировки громкости (отмечены желтым). Все разъемы включаются одним нажатием. Если нет, отсоедините разъем и попробуйте еще раз.


Далее вставьте лоток для sim-карты.


Установите фронтальную камеру.


Затем поместите динамик обратно на плату USB, нажмите на него и плотно закрутите. Убедитесь, что он зафиксирован внизу.


Подсоедините разъем аккумулятора.


Затем прикрепите крышку поверх материнской платы. Ровно зафиксируйте ее и закрутите все болты. Перед установкой задней крышки подключите разъем датчика отпечатков пальцев.

Используйте пластиковый инструмент, чтобы добраться до разъема.


Перед тем, как прикрепить заднюю крышку, проверьте клей. Он должен быть равномерно распределен на задней крышке. Лишний клей нужно удалить. Затем нажмите на заднюю крышку. Снова нагрейте заднюю крышку, чтобы склеить клей. Вы можете зажать заднюю крышку пальцами, пока клей остывает.
