Как заменить материнскую плату Samsung Galaxy S10

Необходимые инструменты и отвертки для разборки Samsung Galaxy S10:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S10.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить материнскую плату в смартфоне Samsung Galaxy S10. В случае повреждения водой, материнская плата должна быть обязательно удалена из телефона и очищена.

Прежде, чем приступить к ремонту не забудьте выключить телефон.


Теперь вам нужно снять заднюю крышку. Задняя крышка приклеена к корпусу. Прогрейте устройство теплым воздухом с помощью обычного фена, чтобы размягчить клей. Самый простой способ ослабить заднюю крышку - использовать пластиковые медиаторы. Нагрейте место, где вы начинаете и аккуратно вставьте пластиковый медиатор между задней крышкой и рамой телефона. Медиатор сделан из пластика, поэтому можете не переживать, он не поцарапает устройство. Но будьте все равно очень осторожны, задняя крышка может легко сломаться. При необходимости прогрейте поверхность еще раз и попробуйте снова. Потратьте лучше немного больше времени, чтобы ничего не поломать. Как только инструмент вставлен, обведите им по всему краю телефона, чтобы постепенно ослабить клей. Далее повторите этаже действия со всех сторон устройства. Теперь с помощью присоски, аккуратно поднимите стекло. Обратите внимание! Не вставляйте пластиковый медиатор слишком глубоко, можете повредить мелкие детали, которые находятся внутри корпуса.


Далее снимите пластиковую крышку. Открутите отмеченные винты Philips (3,9 мм). Обратите внимание, что катушка бесконтактной зарядки и антенна NFC прикреплены к пластиковой крышке. Крышка крепится в верхней части, а нижняя часть слегка приклеена. Аккуратно вставьте плоский инструмент под закрепленные участки и ослабьте их. Теперь вы можете снять крышку вместе с катушкой.


С помощью пластиковой лопатки осторожно отсоедините контакт батареи от материнской платы. Всегда отключайте контакты со стороны, где на материнской плате нет мелких компонентов. Это позволяет избежать нечаянного повреждения конденсаторов или микросхем.


Далее снимите динамик. Открутите отмеченные винтики Philips (3.9 мм). Приподнимите динамик у боковых отверстий, чтобы было легче ослабить динамик. Отверстия отмечены маленькими треугольниками.


Далее извлеките фронтальную камеру. Отсоедините контакт камеры с помощью пластиковой лопатки. Поднимите его со свободной стороны, где нет компонентов материнской платы. Затем достаньте камеру из держателя.

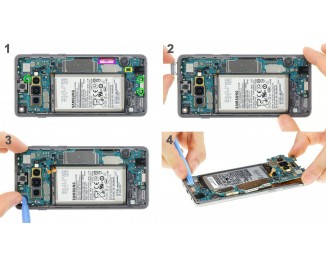

Теперь снимите материнскую плату. С помощью пластиковой лопатки очень осторожно отсоедините отмеченные контакты от материнской платы. Открутите отмеченные винты Phillips. Извлеките лоток для SIM-карты. И теперь вы можете осторожно снять материнскую плату. Затем отложите материнскую плату в безопасное место.


Установка материнской платы и обратная сборка Samsung Galaxy S10

Теперь установите материнскую плату обратно в корпус. Возьмите материнскую плату и аккуратно поместите ее в устройство. Будьте осторожны, чтобы не защитить какие-либо кабели. Отогните все разъемы в сторону. Сначала установите материнскую плату внизу устройства и вставьте гнездо питание в специальное отверстие. Затем нажмите на материнскую плату, пока она не будет правильно установлена. Вставьте лоток для SIM-карты. Если лоток плохо входит в отверстие, проверьте правильно ли установлена материнская плата, это может быть причиной. Затем закрутите отмеченные винтики на материнской плате и в конце подключите все отмеченные контакты.


Далее установите обратно фронтальную камеру и подключите ее контакт к материнской плате.


Теперь установите динамик. Поместите динамик обратно над портом USB, нажмите на него и закрутите отмеченными винтами. Убедитесь, что он хорошо зафиксирован внизу устройства.


Подсоедините контакт батареи к материнской плате. Нажмите на контакт до характерного щелчка.


Далее установите пластиковую крышку. Поместите крышку с антенной обратно в корпус и закрепите ее на верхней части корпуса. Нажмите на крышку до характерного щелчка. Теперь закрутите отмеченные винтики.


Теперь включите телефон и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * #. Следуйте инструкции и протестируйте экран, камеры и датчик приближения. Также проверьте все функции замененной детали.

Далее установите обратно заднюю крышку. Если на задней крышке остался клей, вы можете установить ее не используя новый клей. Поместите заднюю крышку на место. Хорошо прижмите ее, чтоб крышка приклеилась со всех сторон. Также вы можете прогреть ваше устройство теплым воздухом. С помощью обычного фена, чтоб клей лучше и быстрее приклеился.
