Как заменить шасси Samsung Galaxy Note Edge

Необходимые инструменты и отвертки для разборки Samsung Galaxy Note Edge:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy Note Edge.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


С помощью этого подробного пошагового руководства вы самостоятельно сможете легко разобрать и заменить шасси в телефоне Samsung Galaxy Note Edge.

Перед началом ремонта не забудьте выключить телефон.

Также вам нужно извлечь стилус.


Далее снимите заднюю крышку. Отсоедините заднюю крышку от задней части вашего устройства. В верхней части Galaxy Note Edge есть небольшие углубления, где вы можете поддеть крышку. Задняя крышка закреплена на устройстве в нескольких точках, поэтому открывать ее нужно постепенно в каждой защелке. Сильно не тяните, чтоб не поломать крепления.


Далее извлеките аккумулятор из корпуса. Подденьте батарею пластиковой лопаткой, если не получается поддеть пальцем.


Извлеките SIM-карту и micro SIM-карту.

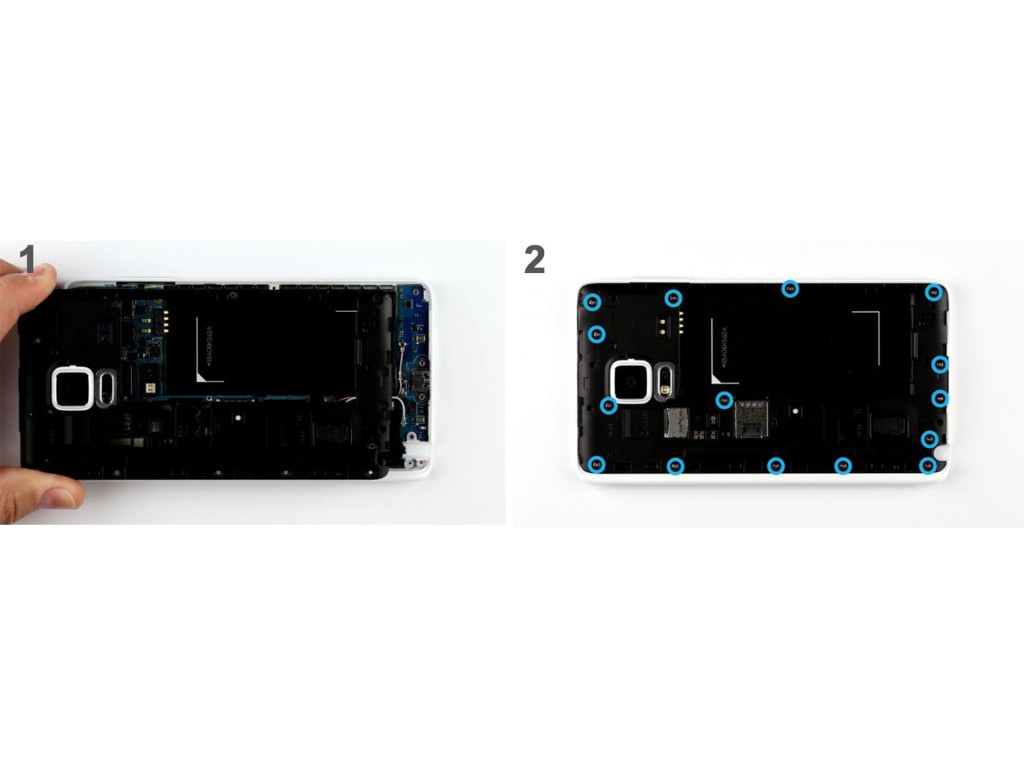

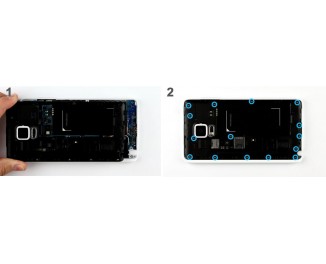

Теперь открутите 15 винтиков, которые удерживают корпус. Шасси закреплено на раме дисплея. Отсоедините его, вставив пластиковый медиатор между шасси и рамой дисплея. Начните с углубления для батареи. Переместите медиатор вокруг всего устройства и полностью отсоедините раму от шасси.


Установка нового шасси и обратная сборка Samsung Galaxy Note Edge

Установите новое шасси в исходное положение на рамке дисплея. Пальцами прижмите всю поверхность шасси к раме, чтобы шасси встало на место в корпусе. Закрутите 15 винтов, чтобы прикрепить шасси к рамке дисплея.


Далее установите SIM-карту и micro SIM-карту.


Теперь установите батарею.


И последним шагом установите заднюю крышку. Прижмите всю поверхность крышки, чтобы все защелки встали на место. И не забудьте вставить стилус обратно в устройство.
