Как заменить вибро мотор Samsung Galaxy Note Edge

Необходимые инструменты и отвертки для разборки Samsung Galaxy Note Edge:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy Note Edge.


С помощью этого подробного пошагового руководства вы самостоятельно сможете легко разобрать и заменить вибро мотор в телефоне Samsung Galaxy Note Edge.

Перед началом ремонта не забудьте выключить телефон.

Также вам нужно извлечь стилус.


Далее снимите заднюю крышку. Отсоедините заднюю крышку от задней части вашего устройства. В верхней части Galaxy Note Edge есть небольшие углубления, где вы можете поддеть крышку. Задняя крышка закреплена на устройстве в нескольких точках, поэтому открывать ее нужно постепенно в каждой защелке. Сильно не тяните, чтоб не поломать крепления.


Далее извлеките аккумулятор из корпуса. Подденьте батарею пластиковой лопаткой, если не получается поддеть пальцем.

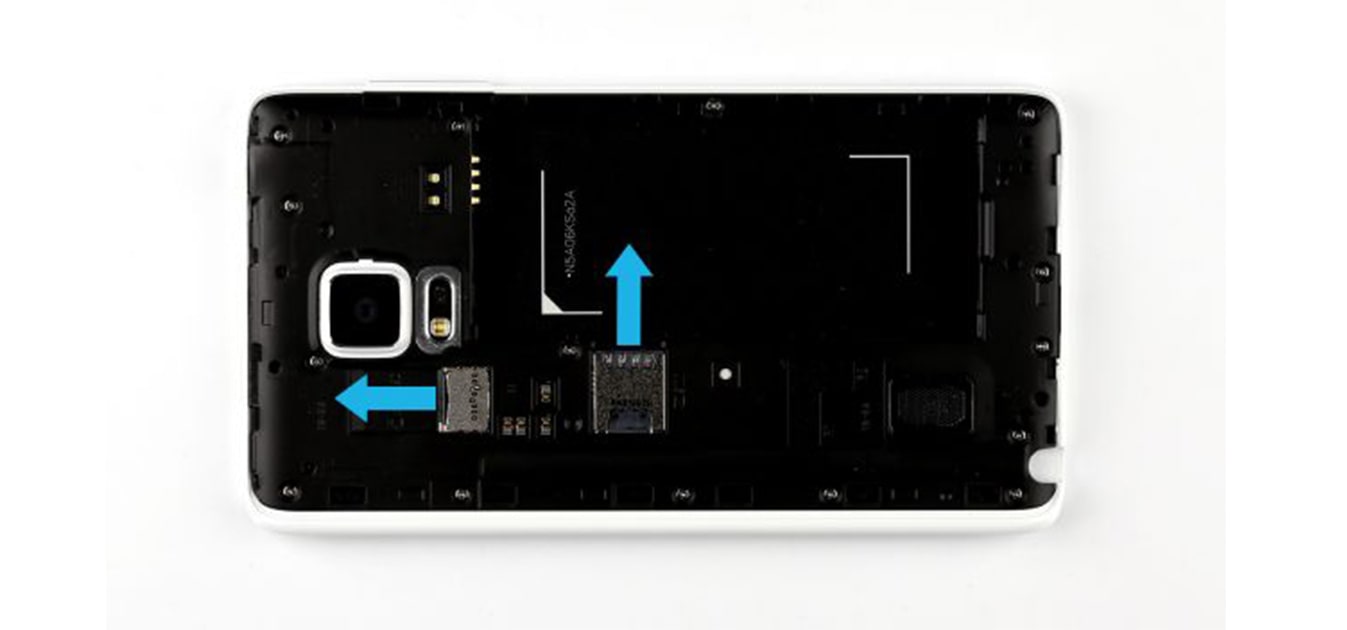

Извлеките SIM-карту и micro SIM-карту.


Теперь открутите 15 винтиков, которые удерживают корпус. Шасси закреплено на раме дисплея. Отсоедините его, вставив пластиковый медиатор между шасси и рамой дисплея. Начните с углубления для батареи. Переместите медиатор вокруг всего устройства и полностью отсоедините раму от шасси.

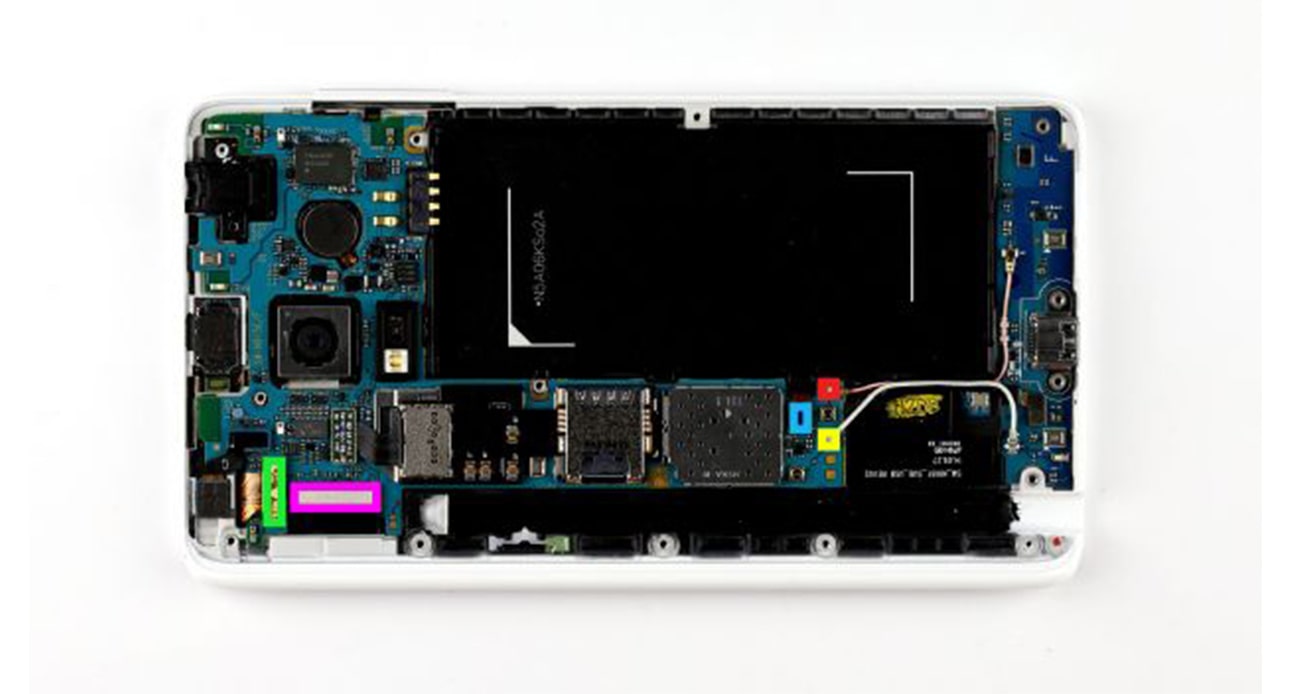

Отключите все контакты от материнской платы в порядке, показанном ниже:
Сенсорный экран (зеленый)
LCD (розовый)
Кнопка «Домой» / датчик отпечатков пальцев (синий)
Wi-Fi антенный кабель (красный)
Антенный кабель Bluetooth (желтый)
Используйте заостренный наконечник пластиковой лопатки, чтобы разъединить контакты. Аккуратно вставьте пластиковую лопатку под разъем и осторожно отключите контакт.


Теперь снимите материнскую плату. Нижняя часть материнской платы соединена разъемом с дополнительной платой (синяя стрелка). Перед тем как снять материнскую плату, вы должны отключить это соединение. Поместите плоский конец спаджера между материнской платой и корпусом и отсоедините контакт. Убедитесь, что спаджер находится на гибком плоском кабеле вспомогательной платы. Не нажимайте слишком сильно, потому что это может повредить гибкий плоский кабель. Снимите материнскую плату из корпуса пальцем. Наклоните ее немного вверх, чтобы вы могли поднять ее.

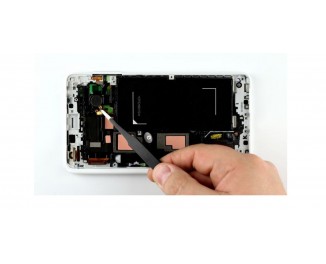

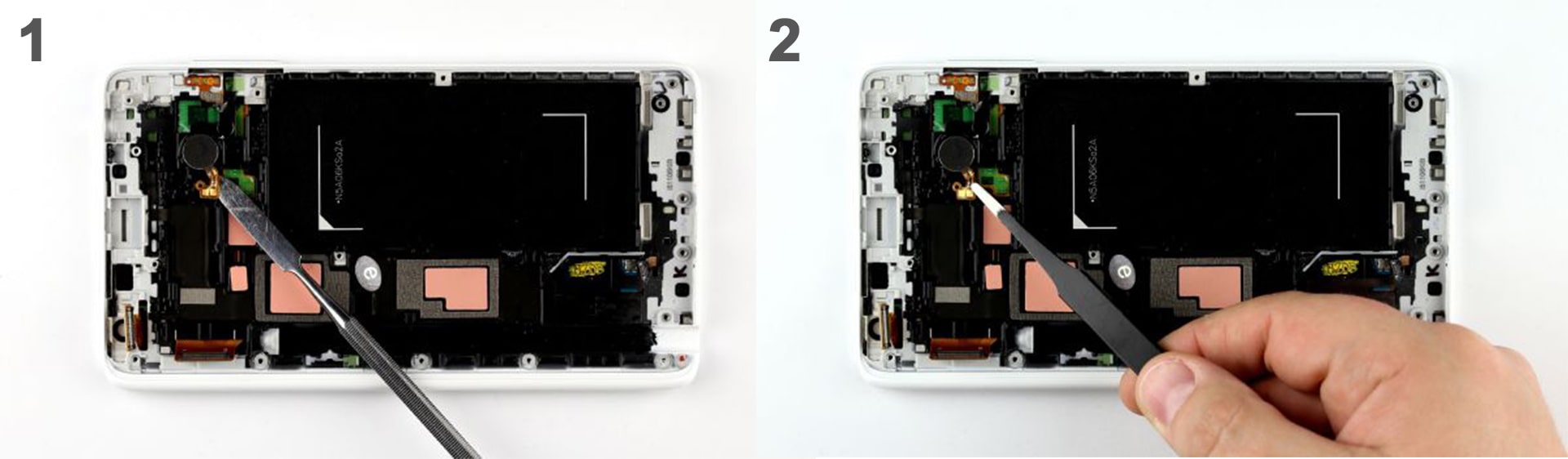

Далее снимите вибро мотор. Он также приклеен к раме дисплея, поэтому его нужно аккуратно отсоединить с помощью металической лопатки. Вставьте лопатку между мотором и корпусов и извлеките его.


Установка нового вибро мотора и обратная сборка Samsung Galaxy Note Edge

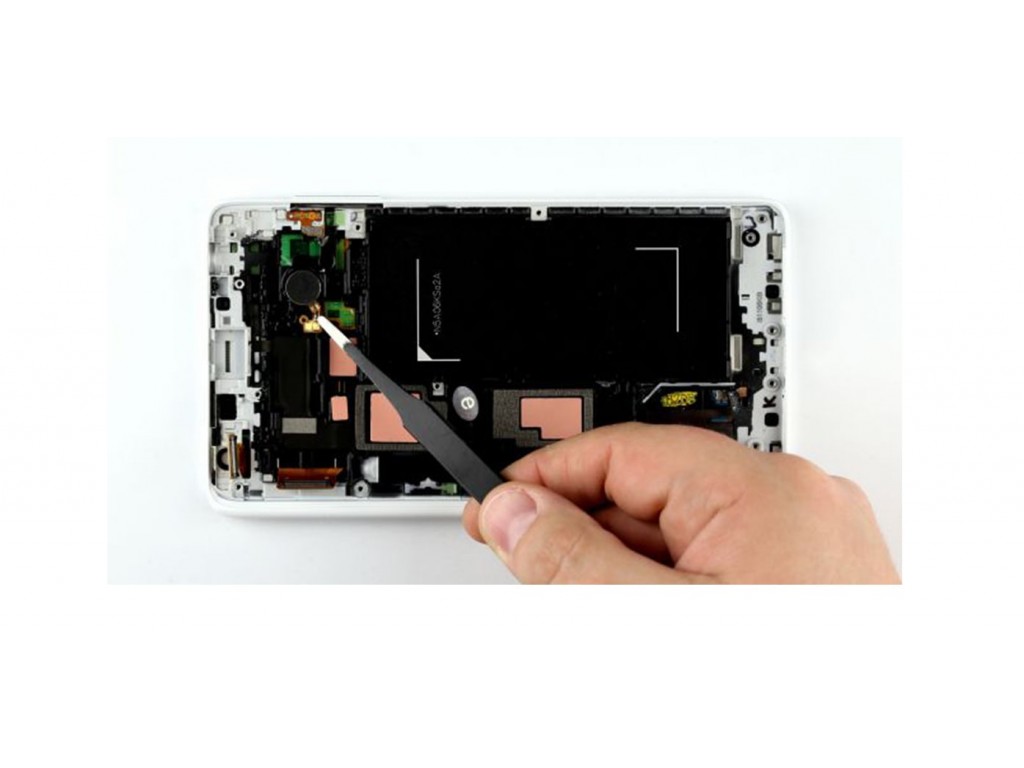

Установите новый двигатель вибро мотора в исходное положение в рамке дисплея. Убедитесь, что контакты двигателя находятся в правильном положении. Слегка прижмите мотор и его контакты к корпусу, чтобы клей приклеился.


Когда вы будете устанавливать материнскую плату, обратите внимание, что вы должны соединить ее со вспомогательной платой. Разъем (синяя стрелка) для дополнительной платы находится в нижней части материнской платы. Слегка наклоните материнскую плату и поместите ее в верхнюю часть рамки дисплея. Затем установите ее в корпус.


Подключите все контакты к материнской платы в порядке, показанном ниже:
Антенный кабель Bluetooth (желтый)
Wi-Fi антенный кабель (красный)
Кнопка «Домой» / датчик отпечатков пальцев (синий)
LCD (розовый)
Сенсорный экран (зеленый)
Расположите каждый разъем над соответствующей частью на материнской плате и соедините две части, аккуратно нажав на разъем.

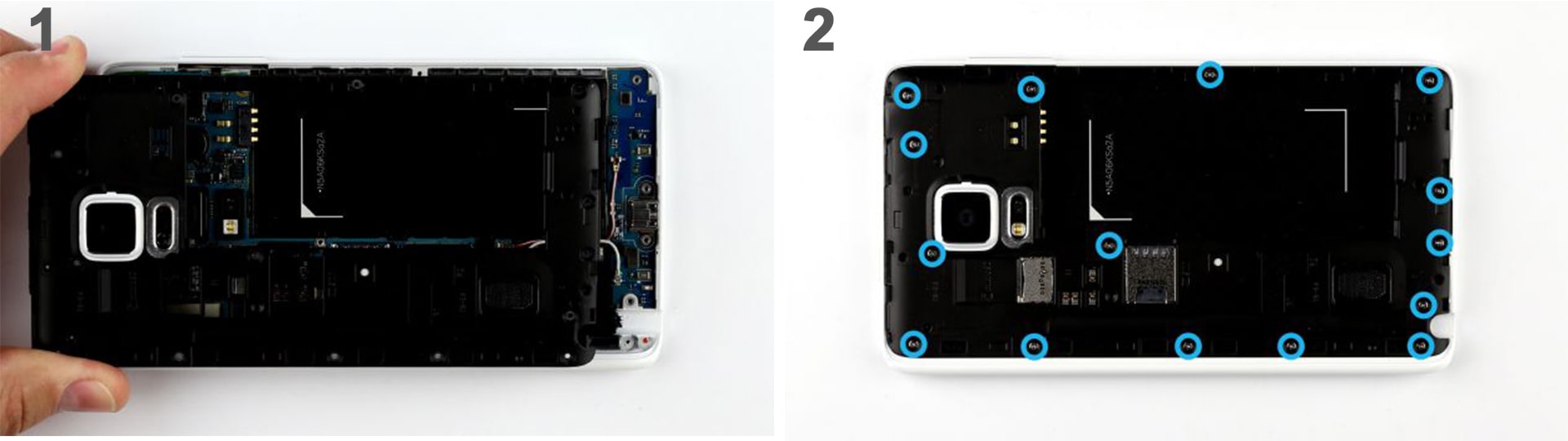

Установите шасси обратно в исходное положение на рамке дисплея. Пальцами прижмите всю поверхность шасси к раме, чтобы шасси встало на место в корпусе. Закрутите 15 винтов, чтобы прикрепить шасси к рамке дисплея.


Далее установите SIM-карту и micro SIM-карту.


Теперь установите батарею.


И последним шагом установите заднюю крышку. Прижмите всю поверхность крышки, чтобы все защелки встали на место. И не забудьте вставить стилус обратно в устройство.
