Как заменить вибро мотор Samsung Galaxy S6

Необходимые инструменты и отвертки для разборки Samsung Galaxy S6:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S6.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как самостоятельно разобрать и заменить вибро мотор Samsung Galaxy S6. Вам нужен этот ремонт, если ваш телефон не вибрирует или только вибрирует.

Перед началом ремонта не забудьте выключить телефон, а также извлечь SIM-карту.

Первым шагом вам нужно снять заднюю крышку. Задняя часть корпуса надежно приклеена к корпусу. Чтобы снять его, вам нужно хорошо прогреть телефон по периметру с помощью обыкновенного фена. Далее поместите присоску ближе к краю телефона и потяните за нее вверх. В образовавшиеся отверстие поместите пластиковый медиатор, точно также сделайте и с другой стороны телефона. Далее проведите медиатором по периметру крышки, чтоб отклеить все стороны задней крышки. По надобности прогрейте клей еще раз. Как только все стороны отклеиться можете снимать крышку.


Далее открутите 13 винтиков, которые держат пластиковую крышку. Теперь поднимите зарядную панель для беспроводной зарядки. Она слегка приклеена к средней части корпуса. Для того, чтобы снять середину, вы должны аккуратно держать аккумулятор и остальную часть смартфона. Другой рукой поднимите рамку. Если он не двигается, осторожно вставьте пластиковую лопатку между дисплеем и рамкой и нажмите на нее вверх.


Теперь отсоедините фронтальную камеру. Поместите плоский конец пластиковой лопатки немного ниже контакта и поднимите его. Убедитесь, что вы не сломаете резисторы, которые припаяны к материнской плате. Теперь вы можете отсоединить разъем фронтальной камеры. Будьте очень осторожны.


Отключите отмеченные контакты. Поместите плоский конец пластиковой лопатки немного ниже контактов и поднимите их. Теперь вы можете поднять материнскую плату и сложить ее в одну сторону. Задняя часть материнской платы все еще подключена к разъему док-станции. В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Удостоверьтесь, что он не выпал.


Теперь с помощью пластикового спаджера отсоедините контакт материнской платы.

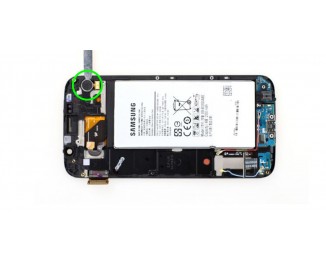

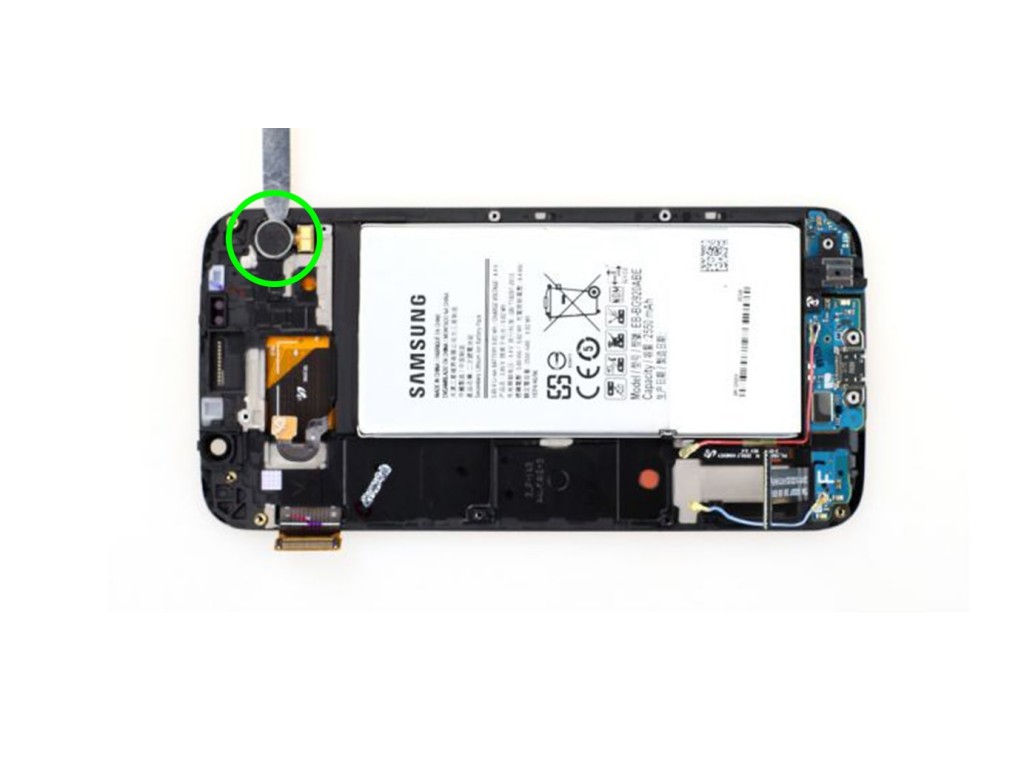

Теперь снимите вибрационный мотор. Вставьте острый предмет под вибромотор, который слегка приклеен, и осторожно поднимите его. Медная точка контакта также слегка приклеена. Если вы все еще не можете отсоединить вибрационный двигатель, вы можете использовать фен, чтобы немного подогреть его и смягчить клей. Снимите вибрационный мотор.


Установка нового вибро мотора и обратная сборка Samsung Galaxy S6

Теперь установите новый вибро мотор на место. Прижмите вибро мотор, чтоб он лучше приклеился. Если двигатель подключен недостаточно крепко, вибрация вашего телефона будет слабее.


Теперь подключите материнскую плату. И установите ее обратно в корпус.


Подключите все отмечены контакты.


Теперь подключите фронтальную камеру к материнской плате.


Прикрепите внешнюю рамку к основному компоненту. Начните с разъема док-станции и плотно прижмите два компонента рамы вместе. Теперь закрутите 13 болтиков обратно.


И последним шагом вы должны прикрепить заднюю крышку на место. Старый клей обычно все еще достаточно липкий. Снова наденьте заднюю крышку, слегка нагрейте ее, а затем прижмите крышку руками или парой книг.
