Как заменить вибро мотор Samsung Galaxy S8+

Необходимые инструменты и отвертки для разборки Samsung Galaxy S8 plus:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S8 plus.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве я покажу вам, как заменить неисправный вибро мотор в смартфоне Samsung Galaxy S8+. Вы должны заменить его, если ваш телефон не вибрирует или только вибрирует.

Перед тем как вы начнете ремонт, не забудьте выключить телефон.

Первым шагом вам нужно снять заднюю крышку, которая приклеена к рамке телефона. Равномерно нагрейте устройство с помощью фена для того, чтобы размягчить клей.

Затем осторожно попытайтесь поднять заднее стекло с помощью плоского тупого инструмента, например пластикового медиатора. Найдете место, где вы можете вставить первый медиатор. Затем постепенно обводите им по контуру устройства., добавляя в отверстия дополнительные медиаторы. Используйте присоску, чтобы приподнять стекло.

Этот шаг может занять довольно много времени. Возможно, вам придется нагреть заднее стекло или клей еще несколько раз, прежде чем вы сможете, наконец, отсоединить его. Не снимайте заднюю крышку полностью, потому что сначала вы должны отсоединить разъем для считывателя отпечатков пальцев.


Сняв заднюю крышку, осторожно поднимите ее и отсоедините датчик отпечатков пальцев с помощью пластикового спаджера. Теперь вы можете полностью снять заднюю крышку и отложить ее в сторону.


Открутите отмеченные винты, которые крепят верхнюю крышку к дисплею. Крышка защелкивается на корпусе. Вставьте плоский инструмент под защелки, чтобы отсоединить их. Теперь снимите крышку.


Используя пластиковый спаджер, аккуратно отсоедините контакт батареи от материнской платы.


Открутите отмеченные винты, которые крепят динамик к дисплею. Используйте плоский предмет, например пинцет, чтобы отсоединить динамик, а затем снимите его.


Использую специальный инструмент или скрепку извлеките лоток SIM-карты из устройства.


С помощью пластикового спаджера, аккуратно отсоедините отмеченные контакты от материнской платы. Убедитесь, что вы не повредите контакты материнской платы при отсоединении антенных кабелей.


Далее просто извлеките фронтальную камеру.


Теперь вы можете аккуратно снять материнскую плату. Убедитесь, что отключили все разъемы отмеченные в предыдущем шаге. Порт USB по-прежнему подключен к задней панели. После того, как вы подняли плату, с помощью спаджера, отключите этот контакт. Затем отложите плату в безопасное место. В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Удостоверьтесь, что это не выпал.

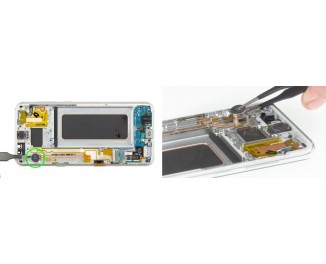

Теперь снимите вибро мотор. Вибродвигатель приклеен к корпусу. Аккуратно отсоедините деталь, вставив стальной шпатель между корпусом и вибро мотором.


Установка нового вибро мотора и обратная сборка Samsung Galaxy S8+

Далее поместите вибромотор в маленькое круглое отверстие на левой стороне корпуса. Плотно прижмите мотор пальцами на место.


Теперь вы можете установить материнскую плату обратно. Сначала подключите разъем USB-порта на задней панели. Затем установите плату обратно в корпус. Убедитесь, что никакие кабели или разъемы не застряли под платой.


Подключите все отмеченные контакты к материнской плате.


Вставьте лоток SIM-карты обратно в устройство. Убедитесь, что лоток расположен правильно.


Поместите фронтальную камеру в отверстие на верхнем краю корпуса. Убедитесь, что камера правильно защелкнулась.


Теперь поместите динамик в нижнюю часть корпуса. Аккуратно нажмите на него пальцами, пока он не защелкнется на месте в корпусе.


Подключите аккумулятор к материнской плате. Вставьте контакт в разъем на материнской плате, пока не услышите характерный щелчок.


Поместите крышку с антенной обратно в корпус. Затем нажмите на крышку пальцами, чтобы она аккуратно защелкнулась. Закрепите отмеченные винты.


Установите заднюю крышку в исходное положение. Снова подключите датчик отпечатков пальцев. Нажмите заднюю крышку по всей области, чтобы клей хорошо приклеился. Вы также можете нагреть устройство горячим воздухом, а затем зажать его или утяжелить парой книг, чтобы клей лучше приклеился.
