Как заменить дисплей с рамкой Sony Xperia Z2

Необходимые инструменты и отвертки для разборки Sony Xperia Z2:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Sony Xperia Z2.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей вместе с рамкой Sony Xperia Z2.

Перед тем, как приступить к ремонту не забудьте выключить телефон. А также извлеките Sim-карту и microSD карту, которые находятся на боковой стороне телефона.

Первым шагом вам нужно снять заднюю крышку. Задняя крышка смартфона хорошо приклеена к корпусу. Для того, чтобы снять ее, нужно прогреть поверхность задней крышки теплым воздухом с помощью фена. Далее прикрепите присоску и потяните за нее вверх. В образовавшееся отверстие между рамой и крышкой вставьте пластиковый медиатор на несколько миллиметров в глубину, чтоб не повредить детали внутри корпуса . Повторите эти действия со всех сторон телефона. Проведите пластиковым медиатором по периметру телефона, чтоб крышка полностью отклеилась. Внутри есть также две съемные клейкие ленты, прикрепленные к батарее. Вы не можете снять их, пока не снимите крышку. Осторожно удалите остатки клея.

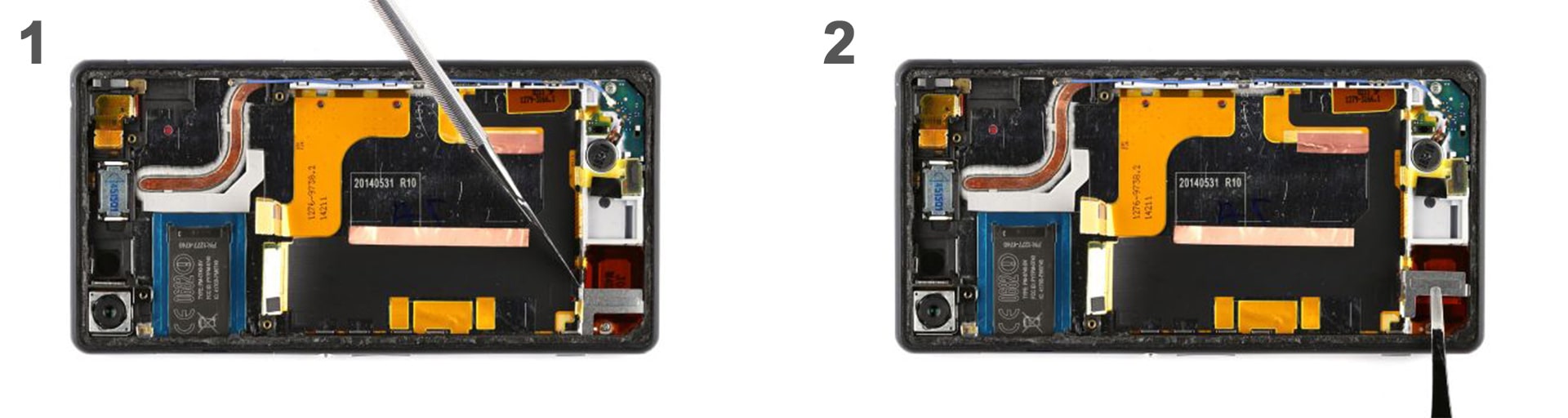

Далее снимите прозрачную пластиковую полоску с соединительного кабеля аккумулятора. Вставьте плоский конец пластиковой лопатки немного ниже контакта и поднимите его. Убедитесь, что вы не сломали резисторы, которые припаяны к материнской плате. Отсоедините набор кабелей от металической пластины. Открутите два винта, а затем извлеките аккумулятор.

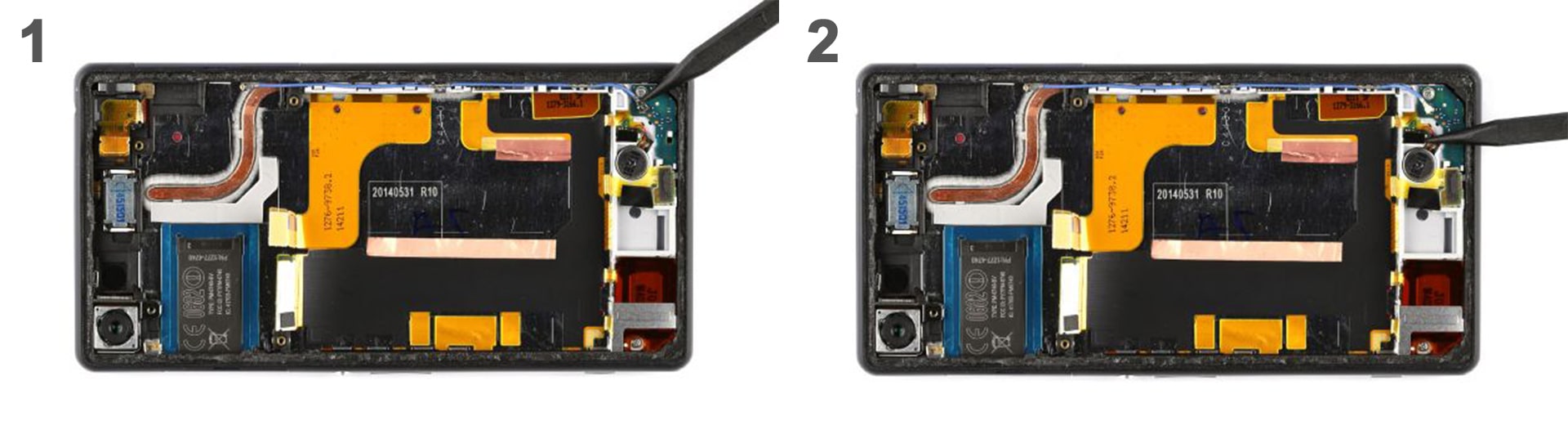

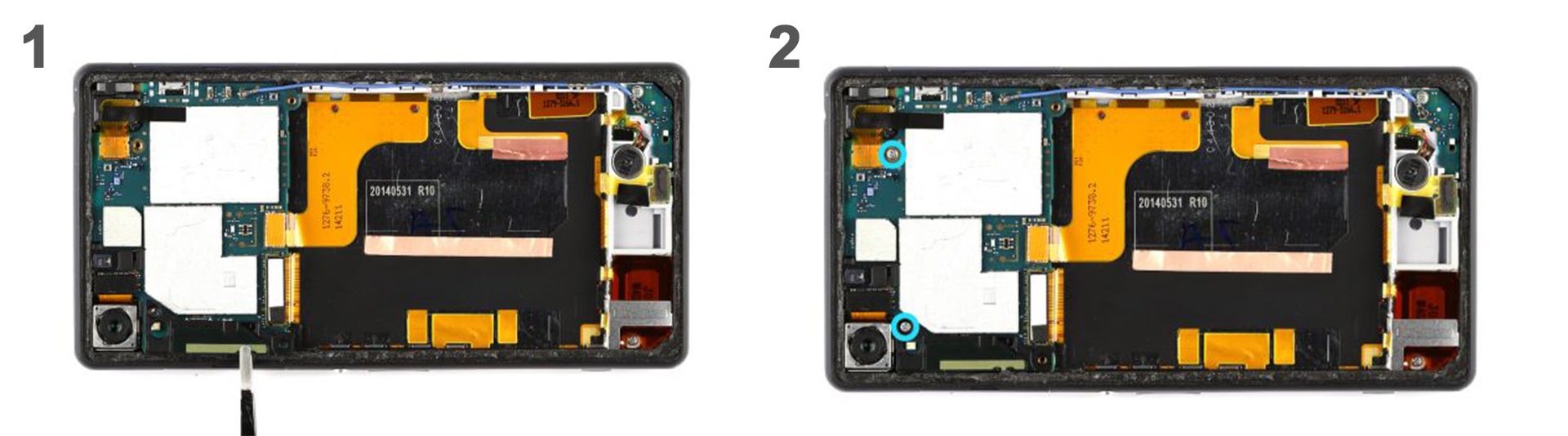

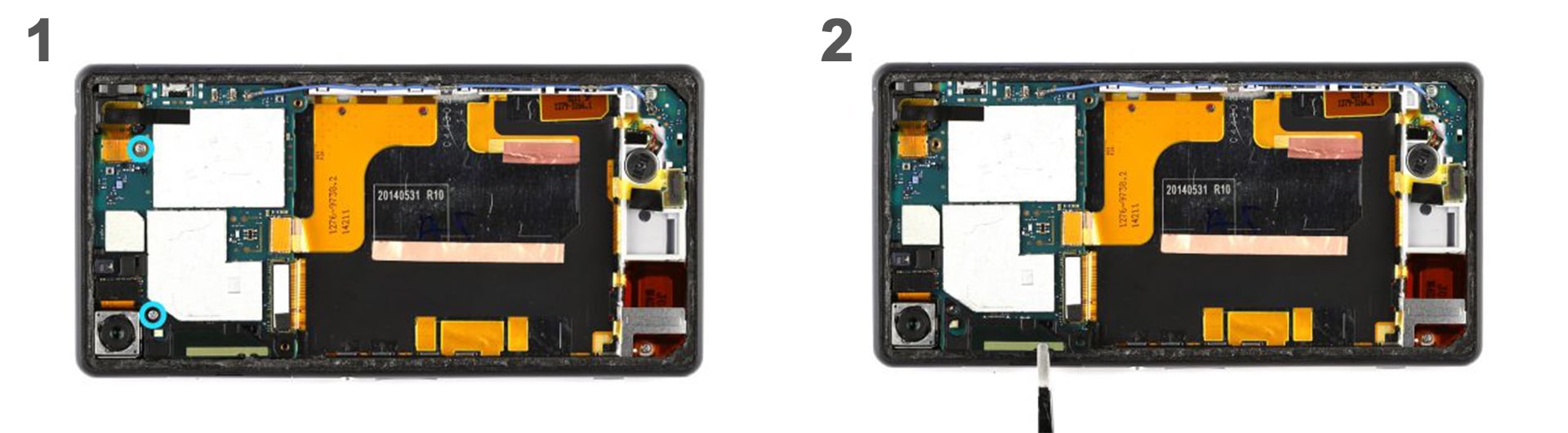

Теперь открутите два винтика, которые удерживают материнскую плату. И осторожно, с помощью пинцета, отсоедините черную антенну.

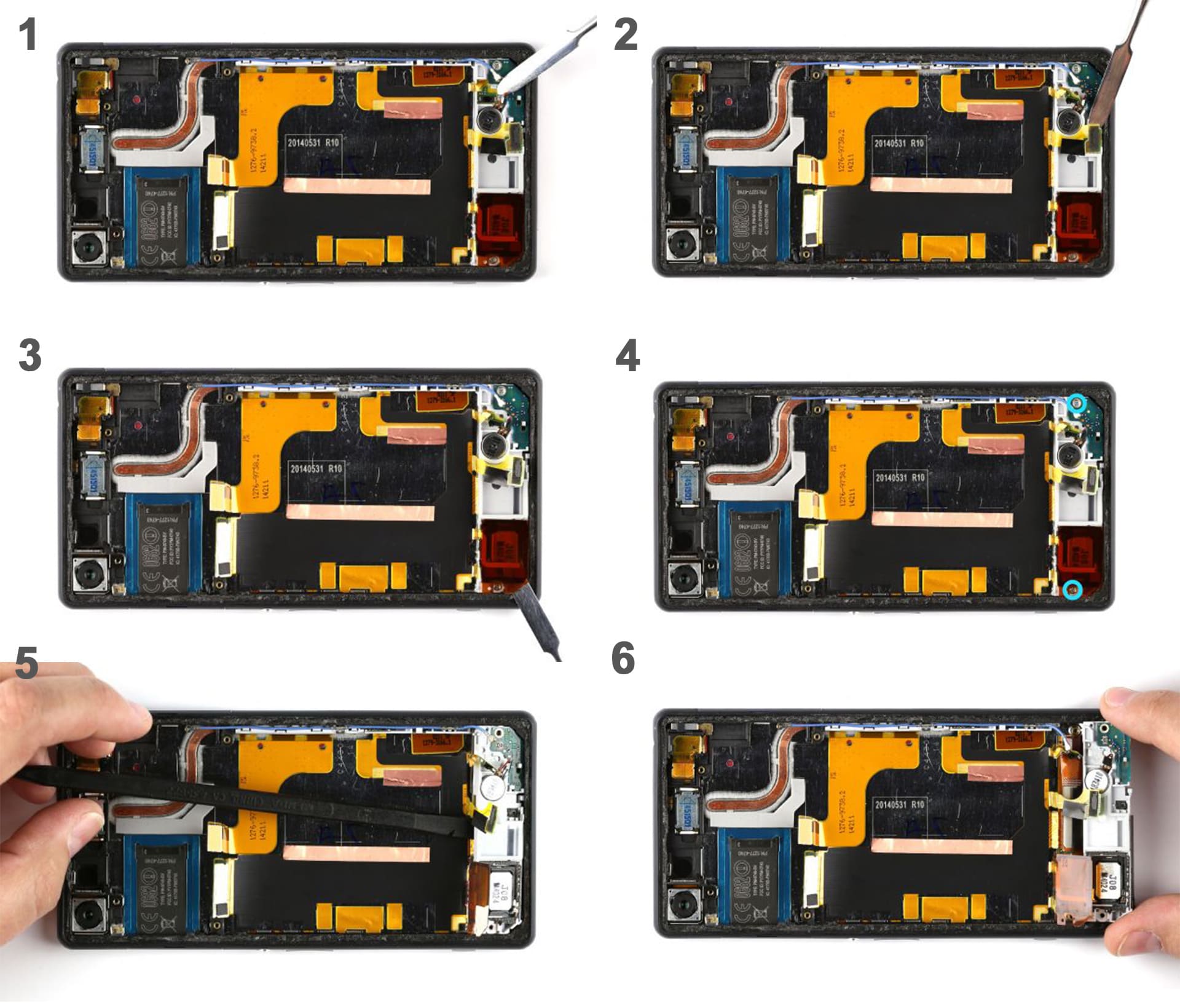

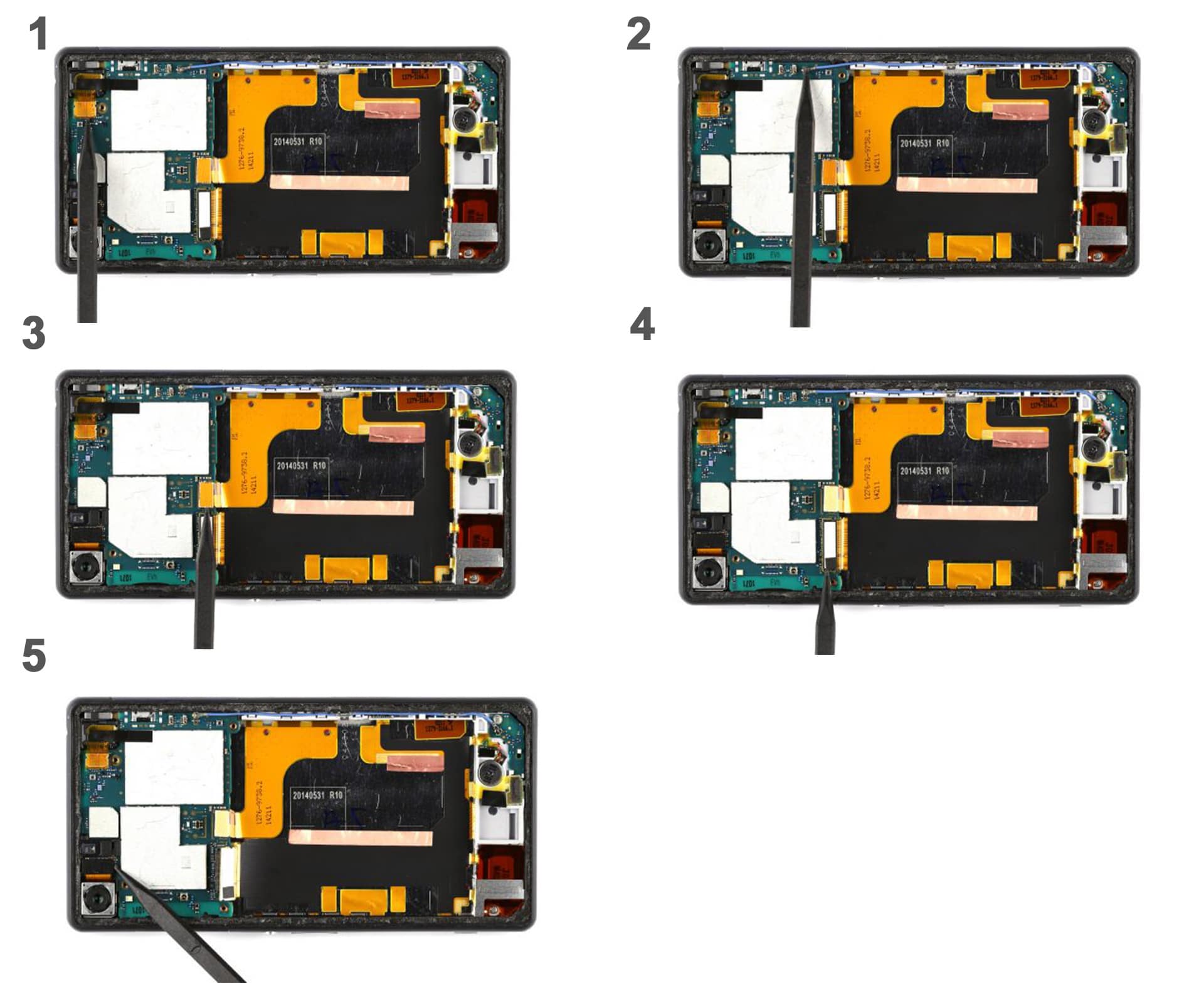

Далее с помощью пластиковой лопатки аккуратно отсоедините от материнской платы разъем гнезда 3,5 мм, Антенный кабель, который соединяет материнскую плату с дополнительной платой. Также осторожно отсоедините разъем зарядного порта, разъем для кнопок управления. И отсоедините контакт основной камеры от материнской платы.

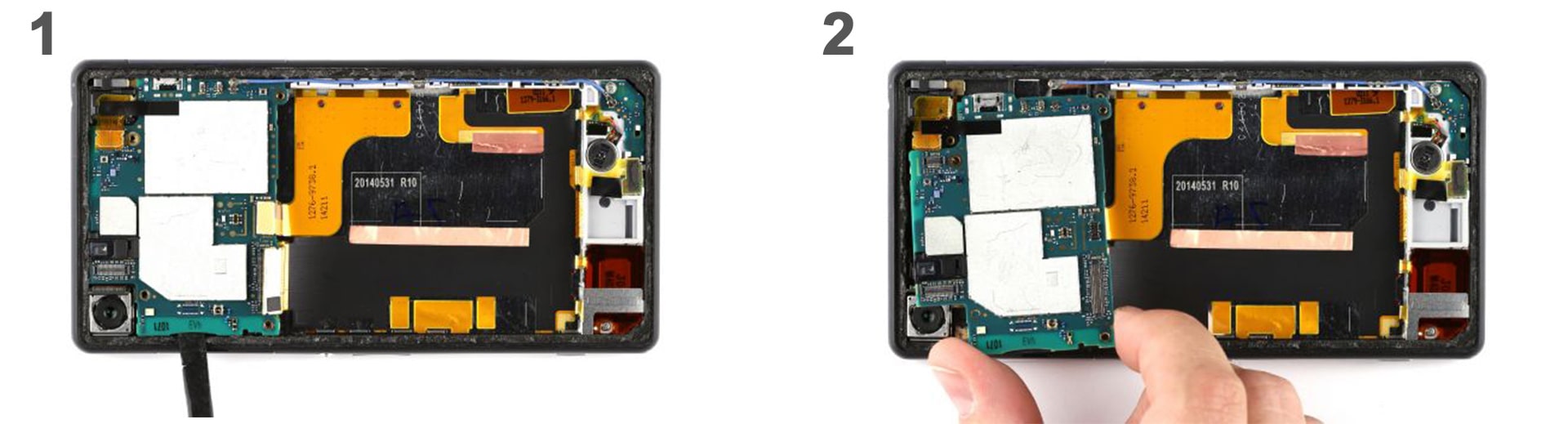

Теперь вам нужно снять материнскую плату. Аккуратно поднимите материнскую плату с помощью пластиковой лопатки, чтобы извлечь ее из корпуса. Материнская плата слегка закреплена в корпусе. Внизу есть небольшое отверстие, куда вы можете вставить пластиковую лопатку. Извлеките плату логики из корпуса пальцами. Поверните его немного влево, чтобы его было легче снять, не зацепившись за разъемы.


Теперь осторожно отсоедините антенный кабель и контакт вибро мотора от дополнительной платы.


Далее вам нужно снять металический кронштейн, который удерживает динамик и дополнительную плату. Вставьте металическую лопатку между фиксирующим зажимом и кронштейном, чтобы отсоединить его.


Теперь с помощью металической лопатки отсоедините контакт вибро мотора от дополнительной платы. Также извлеките микрофон из углубления на дополнительной плате. Отсоедините контакты динамика. Далее открутите два винтика, которые удерживают дополнительную плату. С помощью плоского конца пластиковой лопатки, извлеките ее из корпуса.

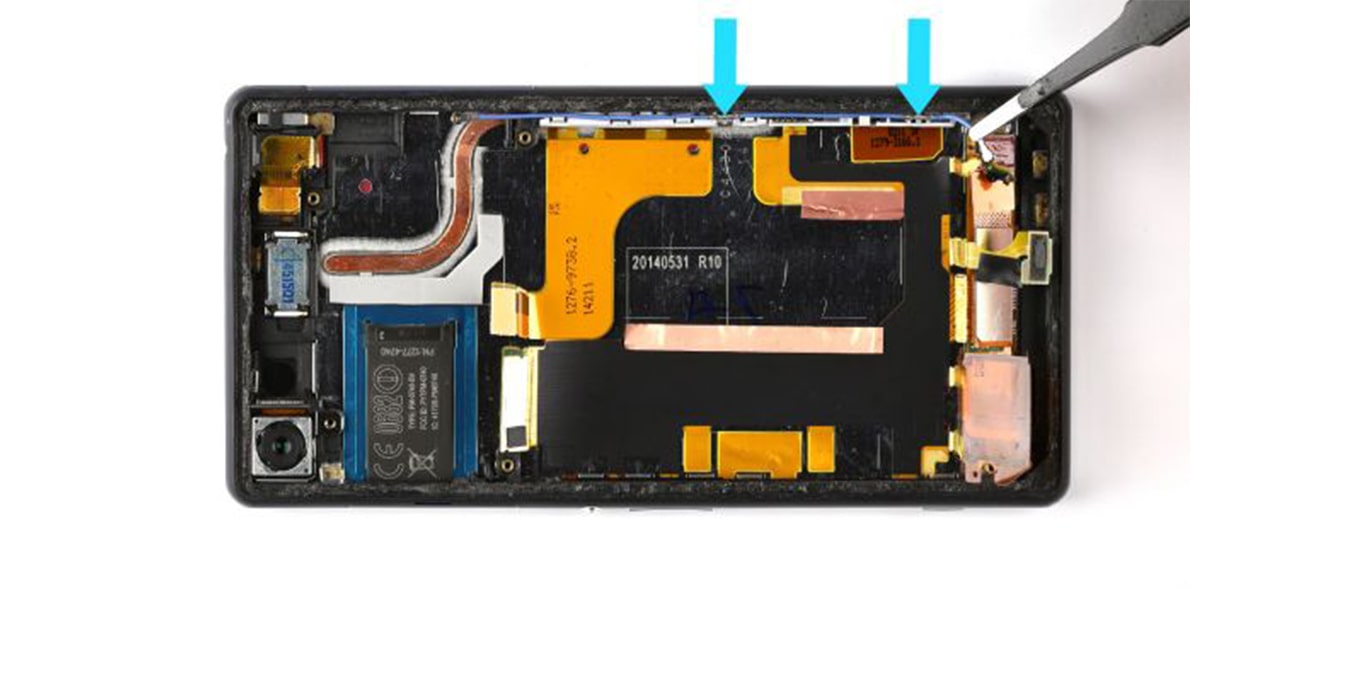

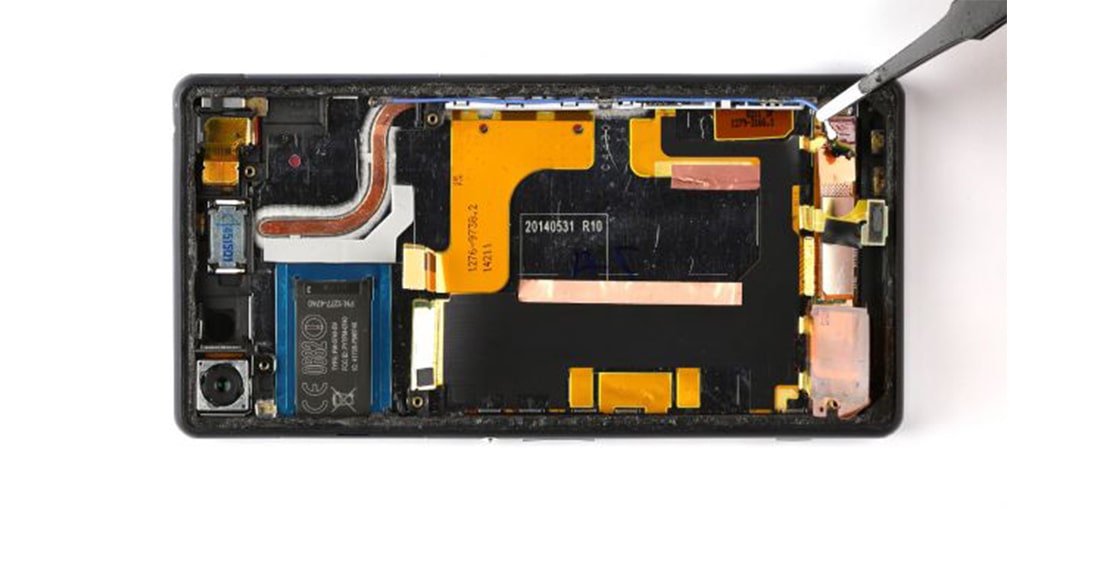

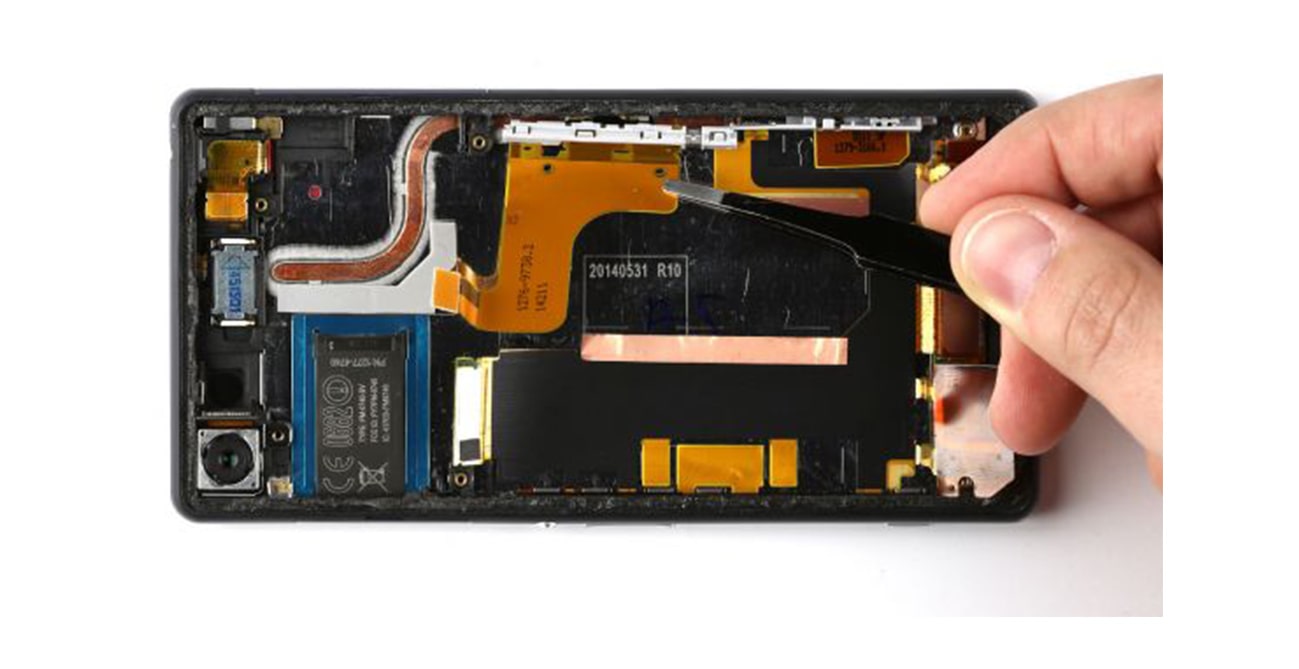

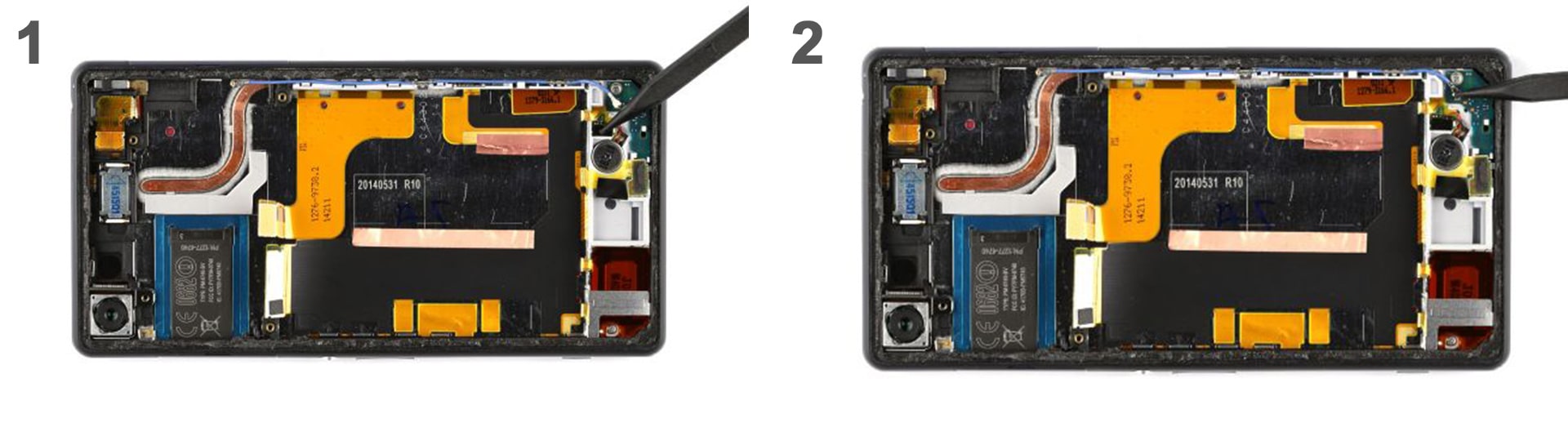

Отсоедините антенный кабель, который прикреплен к боковой стороне корпуса вашего смартфона. Используя пинцет, осторожно потяните за кабель.

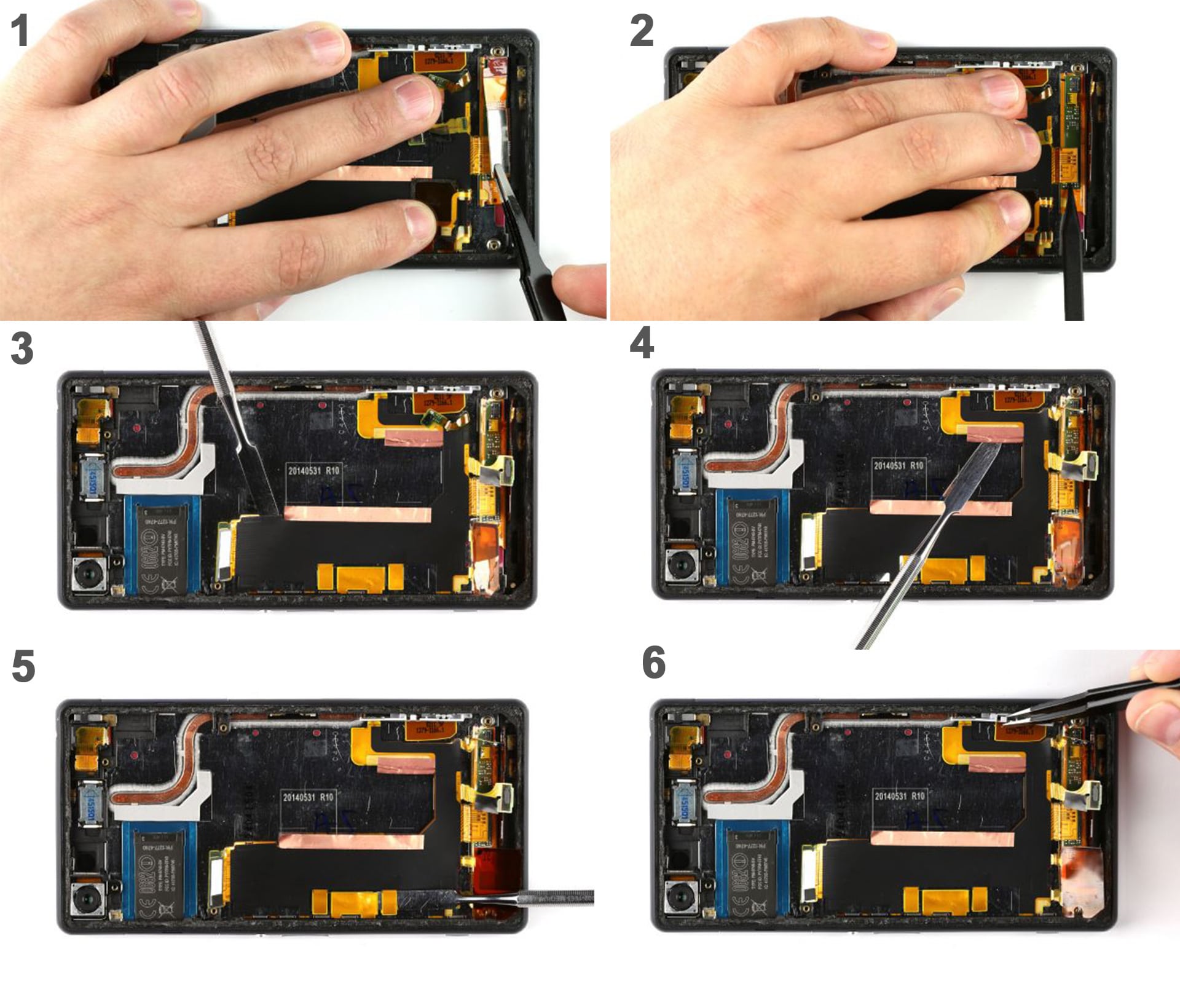

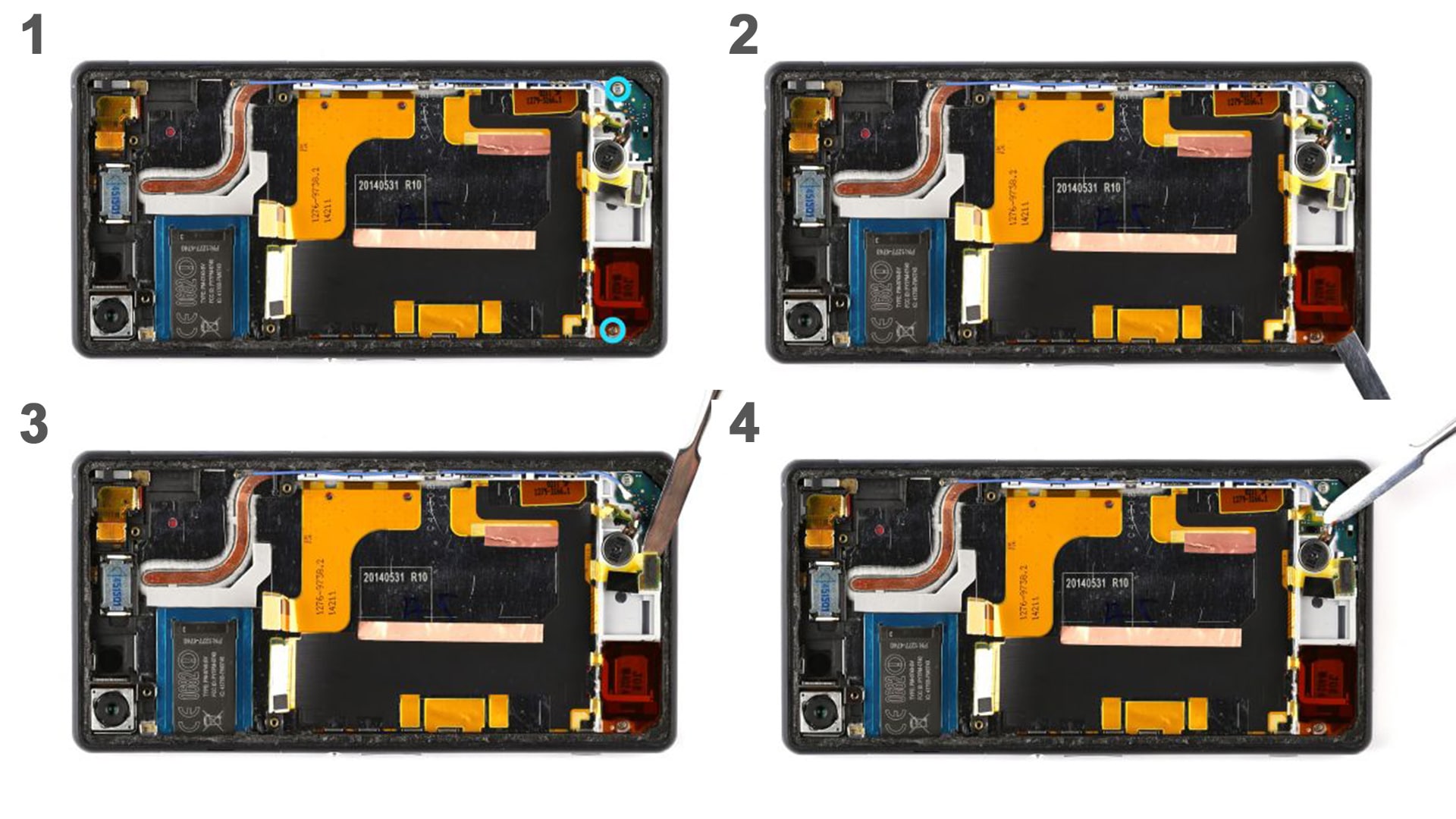

С помощью металической лопатки, аккуратно отсоедините гибкий плоский кабель контакта зарядного устройства от корпуса, вставив лопатку между гибким плоским кабелем и корпусом. Гибкий плоский кабель приклеен к раме, поэтому его можно легко снять прогрев теплым воздухом. Снимите гибкий плоский кабель из вашего смартфона.

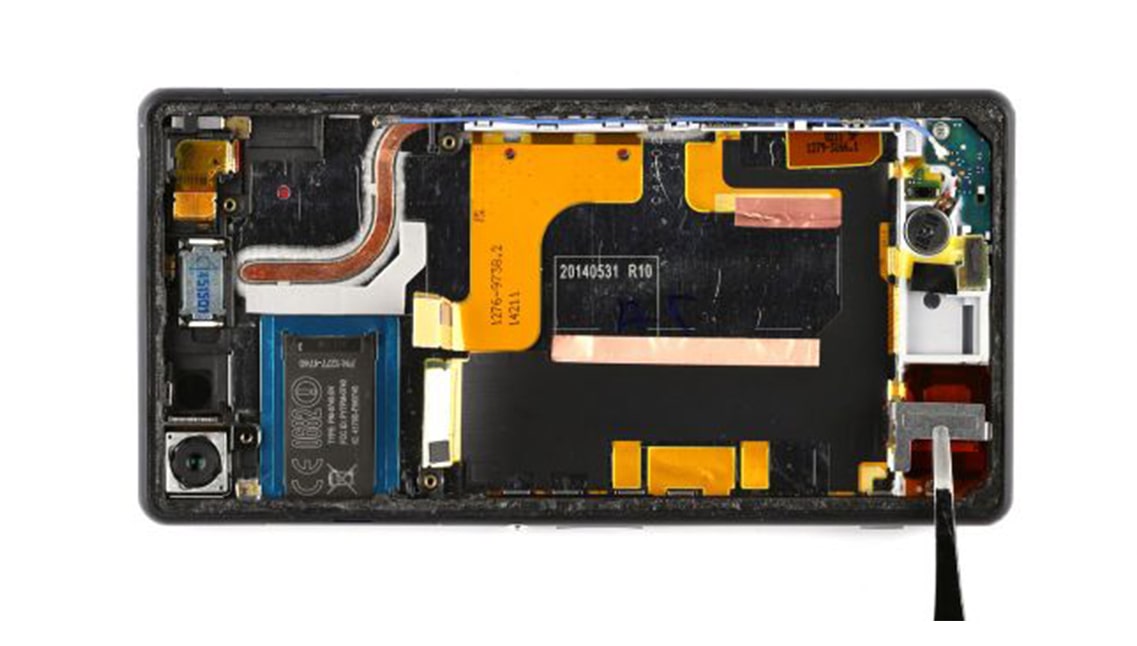

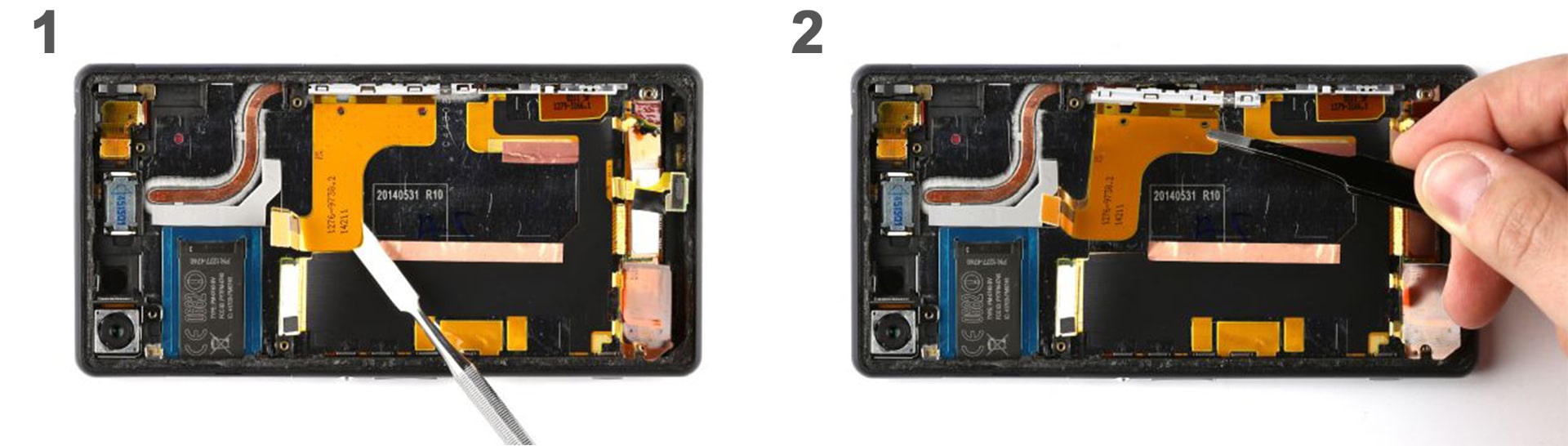

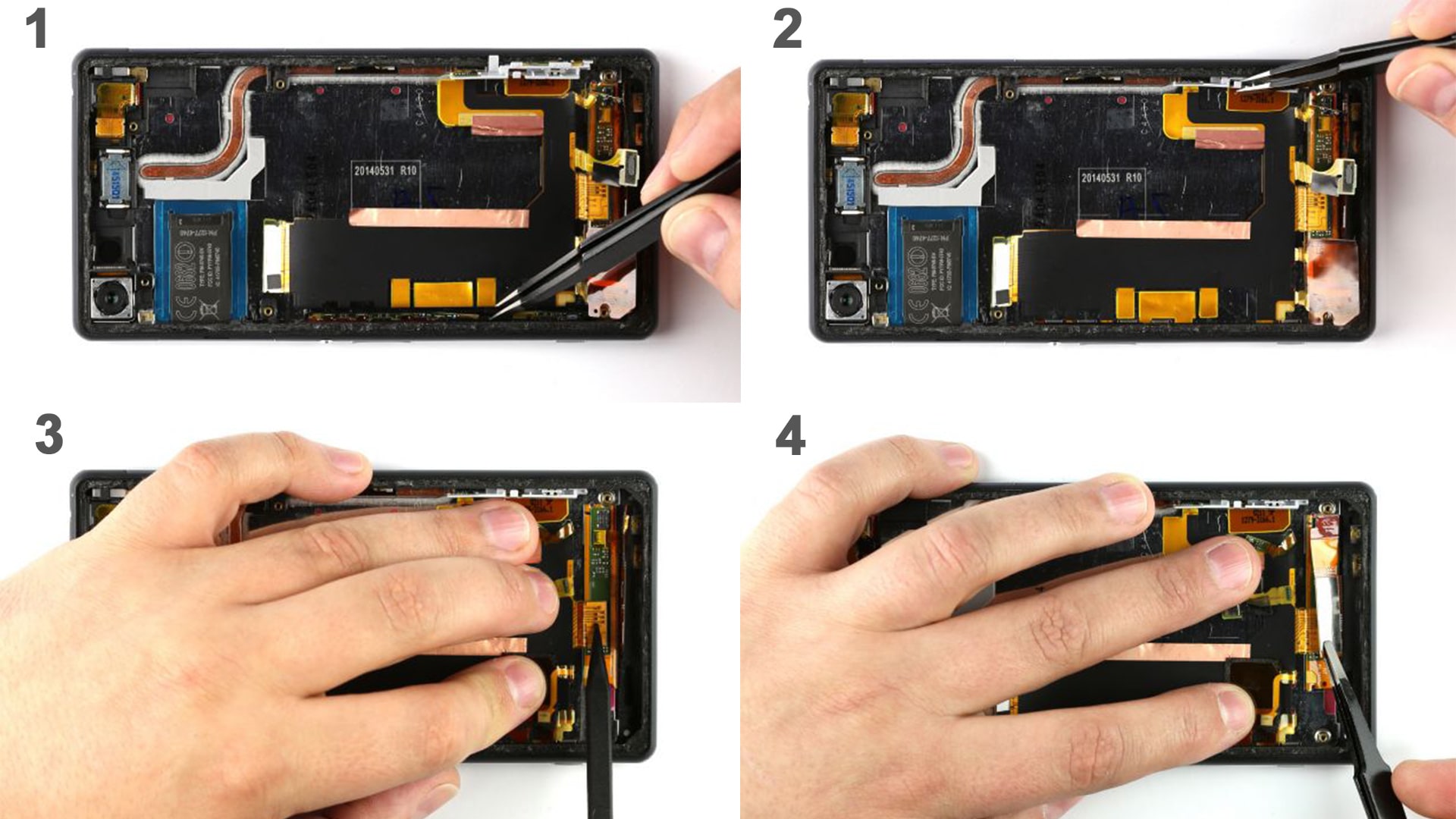

Аккуратно сложите гибкий плоский кабель, чтобы обнажить контакт основного гибкого плоского кабеля под ним. Удерживайте контакты вибро мотора и динамика, а также голосового микрофона на месте другой рукой. Используя пластиковую лопатку, аккуратно отсоедините гибкий плоский кабель, вставив стальной шпатель между корпусом и гибким плоским кабелем. Если клей сильный, вы можете нагреть корпус горячим воздухом. Гибкий плоский кабель закреплен на корпусе с двух сторон. Используйте пинцет и небольшое усилие, чтобы извлечь гибкий плоский кабель из корпуса. Будьте очень осторожны, потому что на гибком плоском кабеле есть маленькие детали, которые могут оторваться.


Установка нового дисплея с рамкой и обратная сборка Sony Xperia Z2

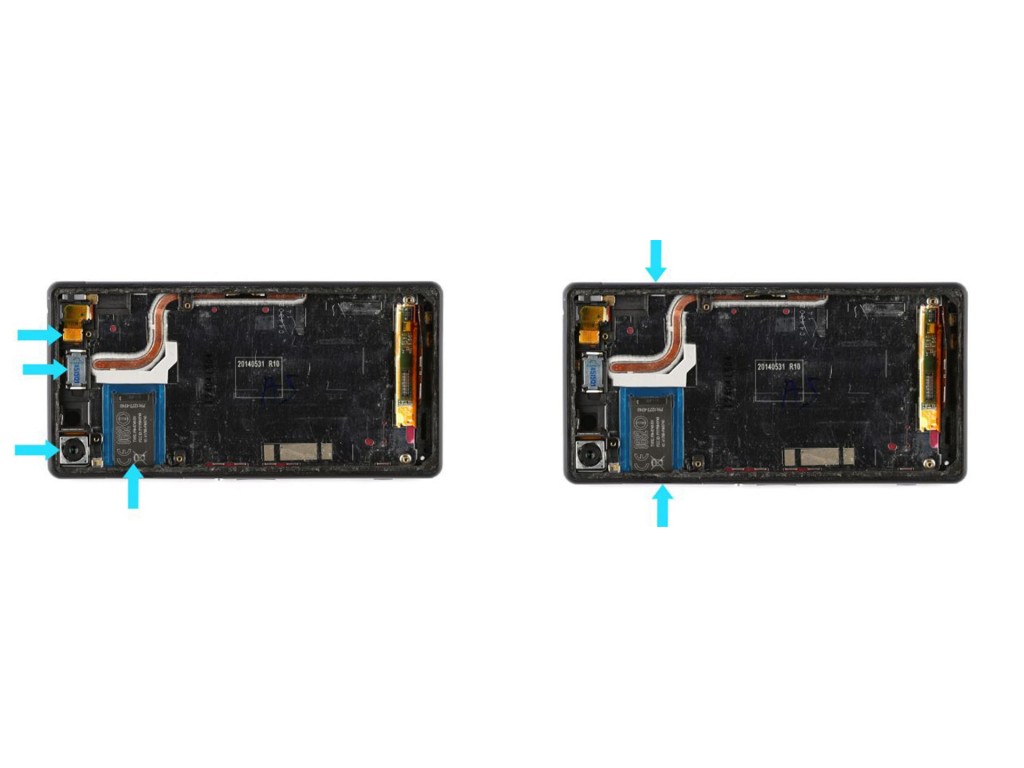

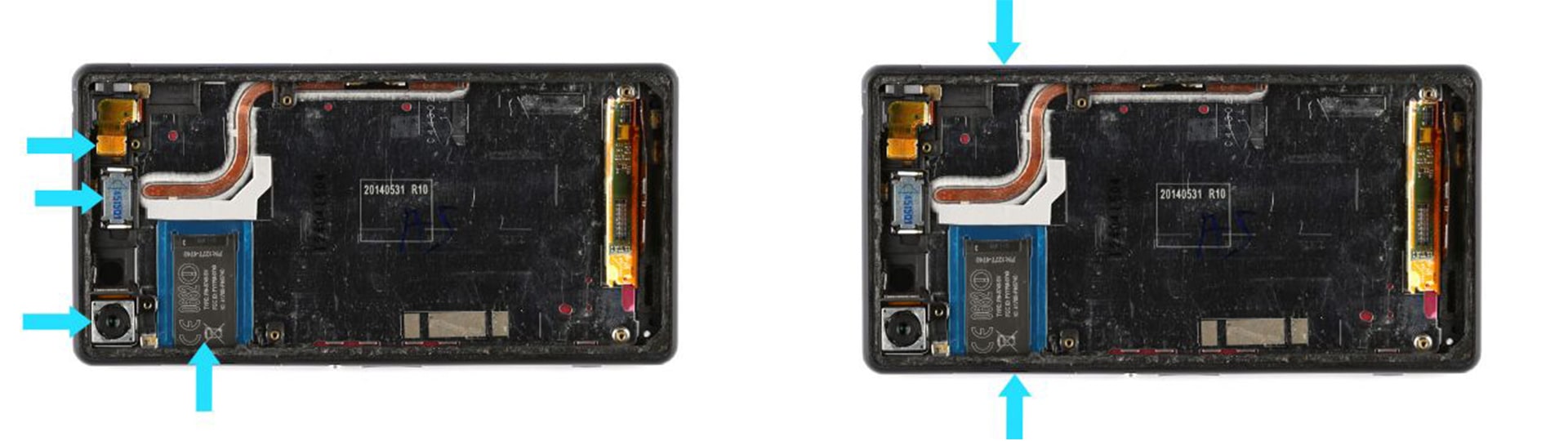

Не все запасные дисплеи имеют одинаковые функции, поэтому может потребоваться перенести следующие детали: гнездо 3,5 мм, слуховой динамик, основную камеру, крышку для слота SIM-карты, крышку для слота microSD.


Теперь установите основной гибкий плоский кабель в исходное положение. Используйте пинцет, чтобы зафиксировать гибкий плоский кабель на месте с обеих сторон. Еще раз обратите внимание, что маленькие детали могут оторваться от гибкого плоского кабеля, будьте осторожны. Прижмите гибкий плоский кабель обратно к корпусу так, чтобы клейкие поверхности прилипли друг к другу, также нажмите на контакты для микрофона, вибро мотора и динамика пальцем, чтобы подключить их к дисплею. Сложите гибкий плоский кабель обратно, чтобы закрыть контакт дисплея.


Поместите гибкий плоский кабель контакта зарядного устройства обратно в корпус. Убедитесь, что он находится в правильном положении, и плотно прижмите его к корпусу пальцами, чтобы клей хорошо приклеился.


Подсоедините антенный кабель к вашему смартфону.


Далее установите вспомогательную плату обратно в корпус. Прикрепите вспомогательную плату к корпусу двумя винтами. Поместите микрофон и контакт вибро мотора в соответствующие выемки и загните контакт динамика обратно, чтобы он был подключен к динамику.


Далее закрепите кронштейн над динамиком в корпусе. Он должен защелкнулся на месте.


Подсоедините контакт вибро мотора и антенный кабель к дополнительной плате.


Далее установите материнскую плату на место в корпус. Убедитесь, что порт Micro-USB вставлен в отверстие в корпусе. Вы должны услышать, как материнская плата мягко защелкнулась на место. Попробуйте использовать небольшое вращательное движение, как при снятии, чтобы она не зацепилась за разъемы. Убедитесь, что разъемы не застряли под материнской платой.


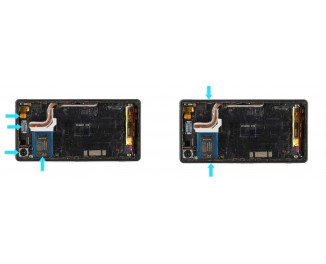

Подключите основную камеру к материнской плате. Вы должны услышать тихий щелчок разъема в соответствующей части. Подключите элементы управления, гнездо питания. Подключите материнскую плату к вспомогательной плате с помощью антенного кабеля. Также подключите гнездо 3,5 мм к материнской плате.


Установите черную антенну обратно туда, где она была изначально. Прикрепите материнскую плату и антенну к корпусу двумя винтами.


Далее вставьте аккумулятор и прикрутите его на место. Подсоедините разъем материнской плате. Наклейте прозрачную пластиковую полоску на соединительный кабель аккумулятора.


И последним шагом вам нужно обратно закрепить заднюю крышку. Старый клей обычно остается липким. Поэтому установите заднюю крышку на место, хорошо прижмите ее и прогрейте теплым воздухом, чтоб клей хорошо приклеился.
