Как заменить дисплей Sony Xperia Z2

Необходимые инструменты и отвертки для разборки Sony Xperia Z2:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Sony Xperia Z2.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей Sony Xperia Z2.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно снять заднюю крышку. Задняя крышка смартфона хорошо приклеена к корпусу. Для того, чтобы снять ее, нужно прогреть поверхность задней крышки теплым воздухом с помощью фена. Далее прикрепите присоску и потяните за нее вверх. В образовавшееся отверстие между рамой и крышкой вставьте пластиковый медиатор на несколько миллиметров в глубину, чтоб не повредить детали внутри корпуса . Повторите эти действия со всех сторон телефона. Проведите пластиковым медиатором по периметру телефона, чтоб крышка полностью отклеилась. Внутри есть также две съемные клейкие ленты, прикрепленные к батарее. Вы не можете снять их, пока не снимите крышку. Осторожно удалите остатки клея.


Далее снимите прозрачную пластиковую полоску с соединительного кабеля аккумулятора. Вставьте плоский конец пластиковой лопатки немного ниже контакта и поднимите его. Убедитесь, что вы не сломали резисторы, которые припаяны к материнской плате. Отсоедините набор кабелей от металической пластины. Открутите два винта, а затем извлеките аккумулятор.


Открутите два винтика, которые удерживают плату с разъемом питания и интегрированным динамиком. Плата, включая динамик, который встроен в пластиковую раму надежно закреплен на месте. С помощью пластиковой лопатки приподнимите металический кронштейн, который дополнительно удерживает плату, а затем снимите ее.


Далее снимите прозрачную защитную пленку. Затем отсоедините первую часть кабеля дисплея. Вставьте плоский конец пластиковой лопатки немного ниже контакта и поднимите его. Теперь вам нужно отсоединить соединительный кабель дисплея от материнской платы. Аккуратно поместите плоский конец пластиковой лопатки ниже контакта и поднимите его. Удостоверьтесь, что вы не сломали резисторы, которые припаяны. Поднимите соединительную плату дисплея, которая плотно приклеена к раме, поместив плоский конец лопатки ниже соединительной платы и осторожно поднимите его. Наклоните плату вверх, как только она полностью отсоединится от рамы. Таким образом, она лучше проходит через зазор в раме.

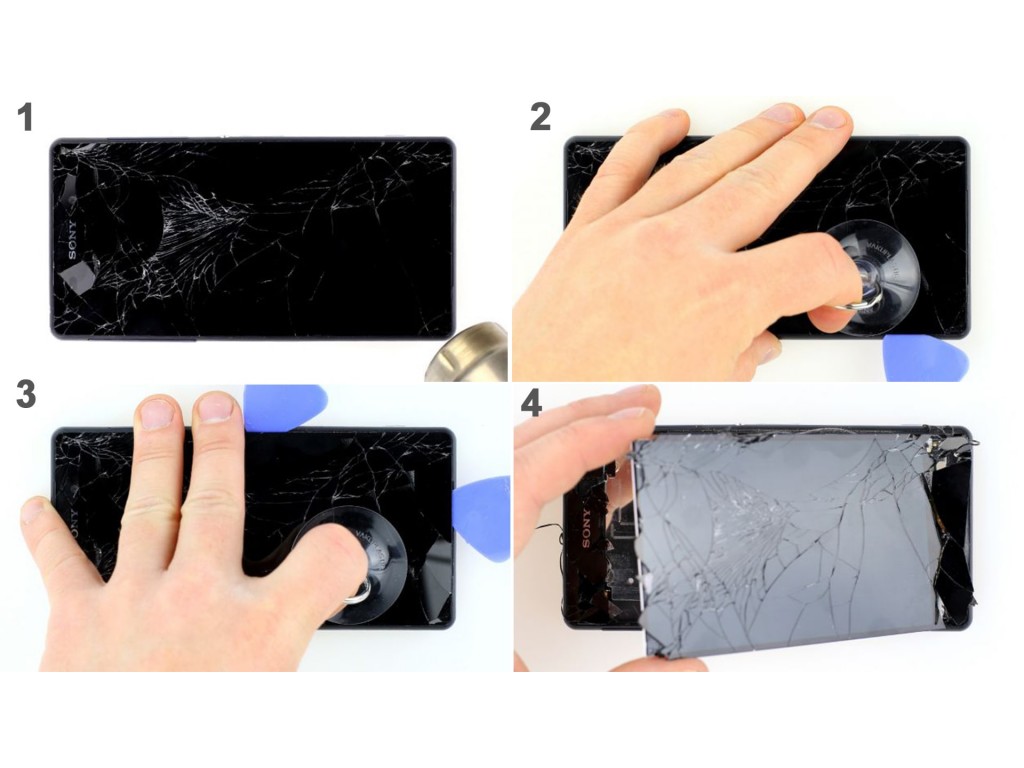

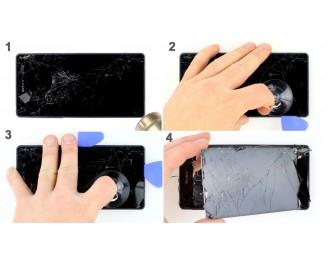

Дисплей Sony Xperia Z2 прочно приклеен. Чтобы отделить его, вы должны хорошо прогреть его теплым воздухом с помощью фена, чтобы клей размягчался. Затем вы должны вставить пластиковый медиатор в зазор между рамой и дисплеем, чтобы отделить клей. Поднимите дисплей в той части, где написано «Sony». Снимая его, обязательно проведите плату разъемов дисплея через отверстие в рамке. Удалите все старые кусочки стекла с рамы.


Установка нового дисплея и обратная сборка Sony Xperia Z2

После того, как вы хорошо очистили рамку от старого клея и осколков, нанесите новую клейкую пленку. Теперь проведите плату разъема нового дисплея через зазор в рамке, наденьте дисплей и немного надавите на него.


Теперь снова сложите плату разъема так, чтобы она надежно прилегала к раме. Подсоедините соединительный кабель дисплея к соединительной плате и снова установите верхнюю часть соединительной платы. Наденьте прозрачную защитную пленку на уровень антенного кабеля.


Далее вставьте аккумулятор и прикрутите его на место. Подсоедините разъем материнской плате. Наклейте прозрачную пластиковую полоску на соединительный кабель аккумулятора.


И последним шагом вам нужно обратно закрепить заднюю крышку. Старый клей обычно остается липким. Поэтому установите заднюю крышку на место, хорошо прижмите ее и прогрейте теплым воздухом, чтоб клей хорошо приклеился.
