Как заменить дисплей Sony Xperia Z3 Compact

Необходимые инструменты и отвертки для разборки Sony Xperia Z3 Compact:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Sony Xperia Z3 Compact.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как разобрать и заменить дисплей в телефоне Sony Xperia Z3 Compact.

Перед тем, как начинать ремонт не забудьте выключить телефон.

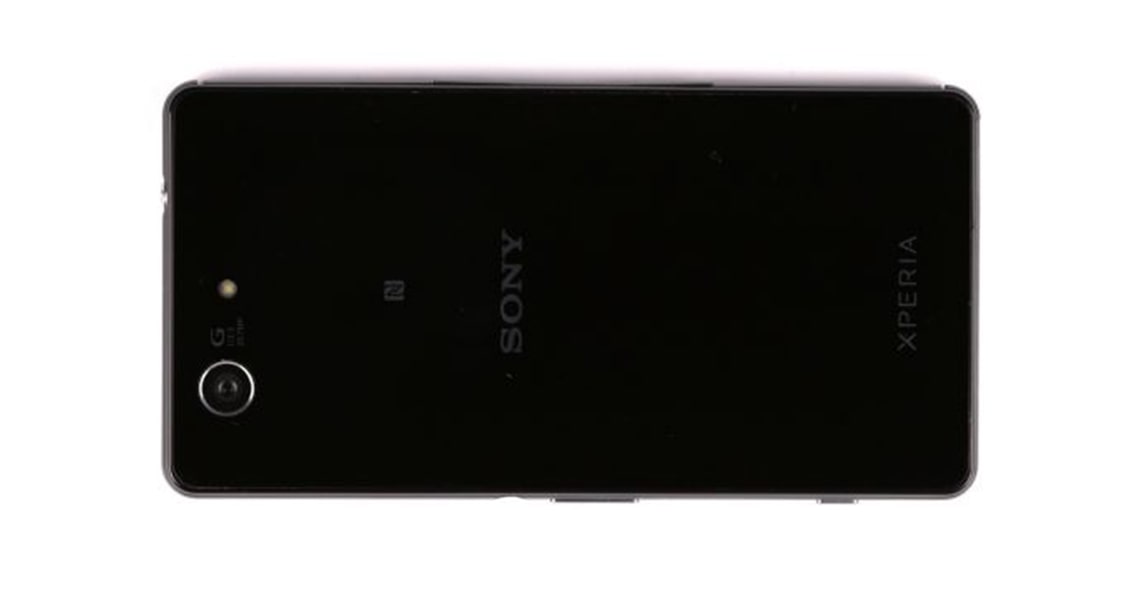

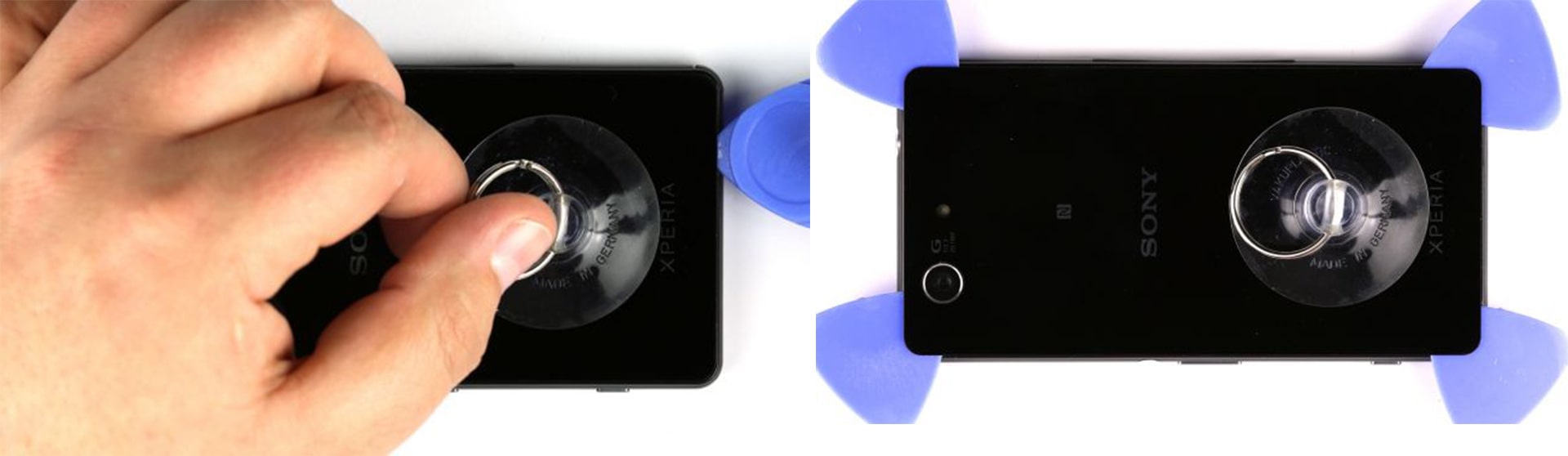

Первым шагом вам нужно снять заднюю крышку. Задняя крышка смартфона хорошо приклеена к корпусу. Для того, чтобы снять ее, нужно прогреть поверхность задней крышки теплым воздухом с помощью фена. Далее прикрепите присоску и потяните за нее вверх. В образовавшееся отверстие между рамой и крышкой вставьте пластиковый медиатор. Повторите эти действия со всех сторон телефона. Проведите пластиковым медиатором по периметру телефона, чтоб крышка полностью отклеилась. Осторожно удалите остатки клея.

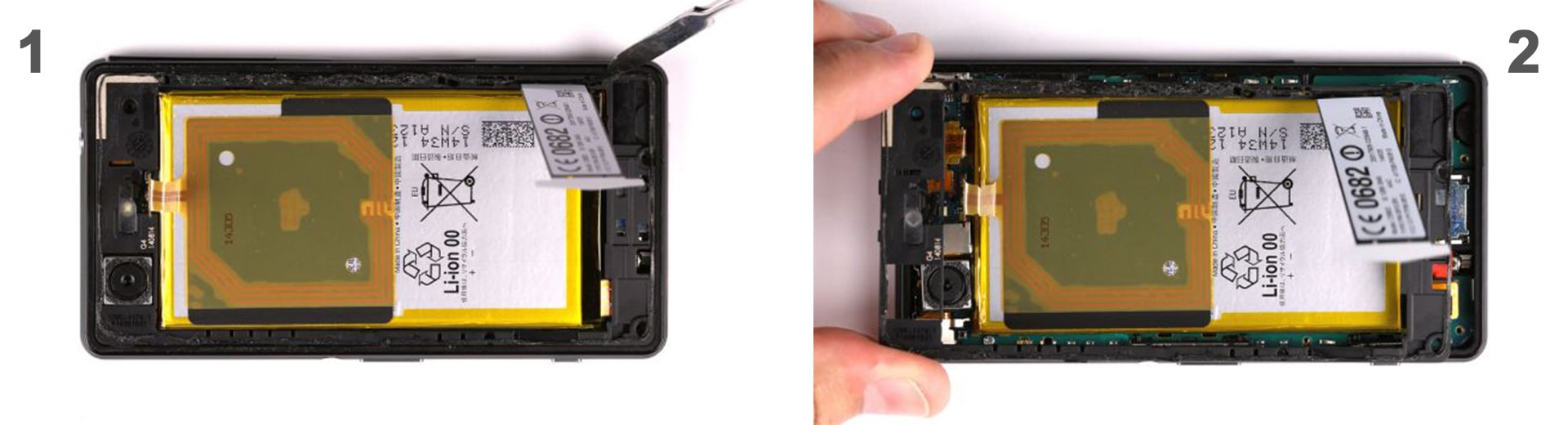

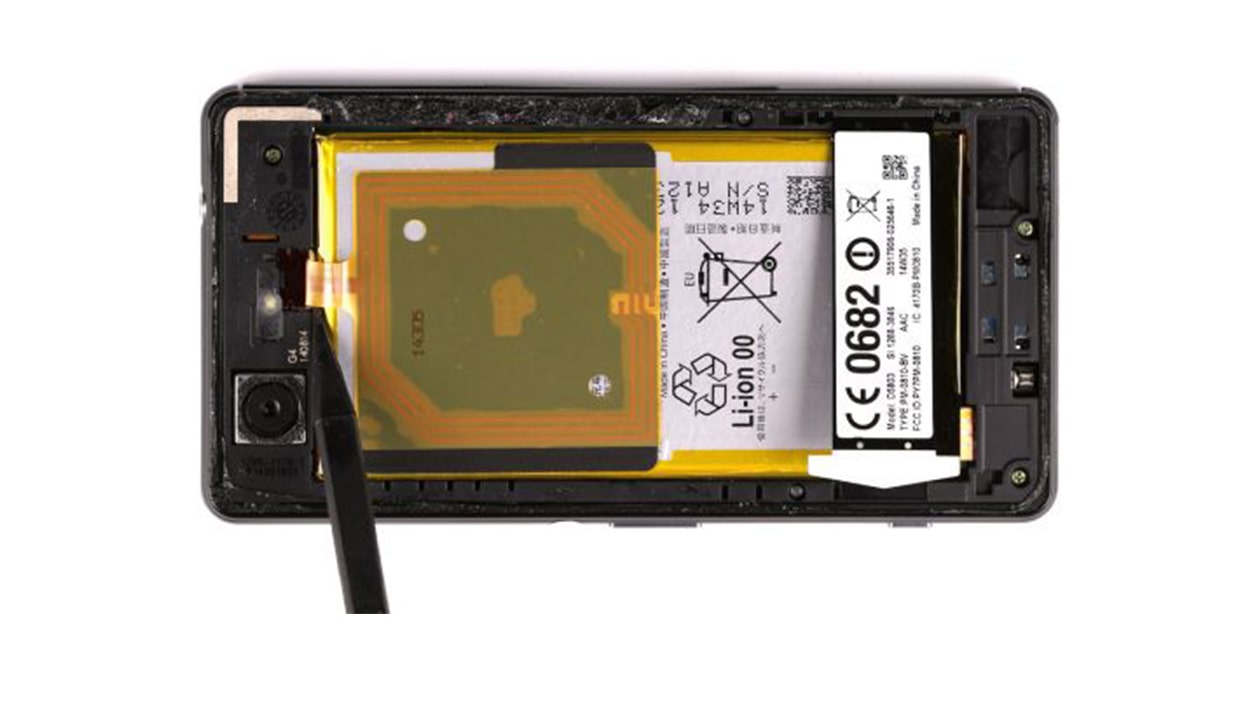

Далее с помощью заостренного конца пластиковой лопатки отсоедините антенну NFC от шасси.

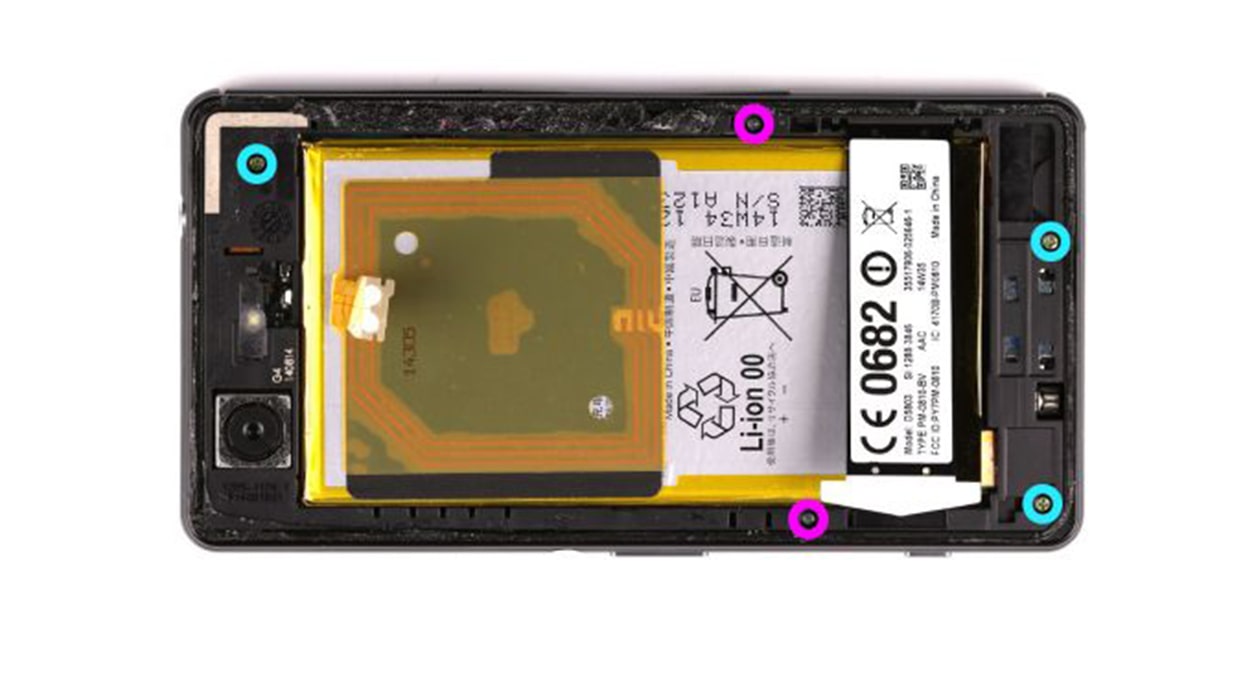

Выкрутите пять винтиков из корпуса.


Шасси достаточно прочно закреплено на корпусе. Вставьте металическую лопатку между шасси и корпусом, чтобы отсоединить шасси. Повторите такой процесс по всему корпусу. Как только шасси отсоединилось, удалите его с корпуса.

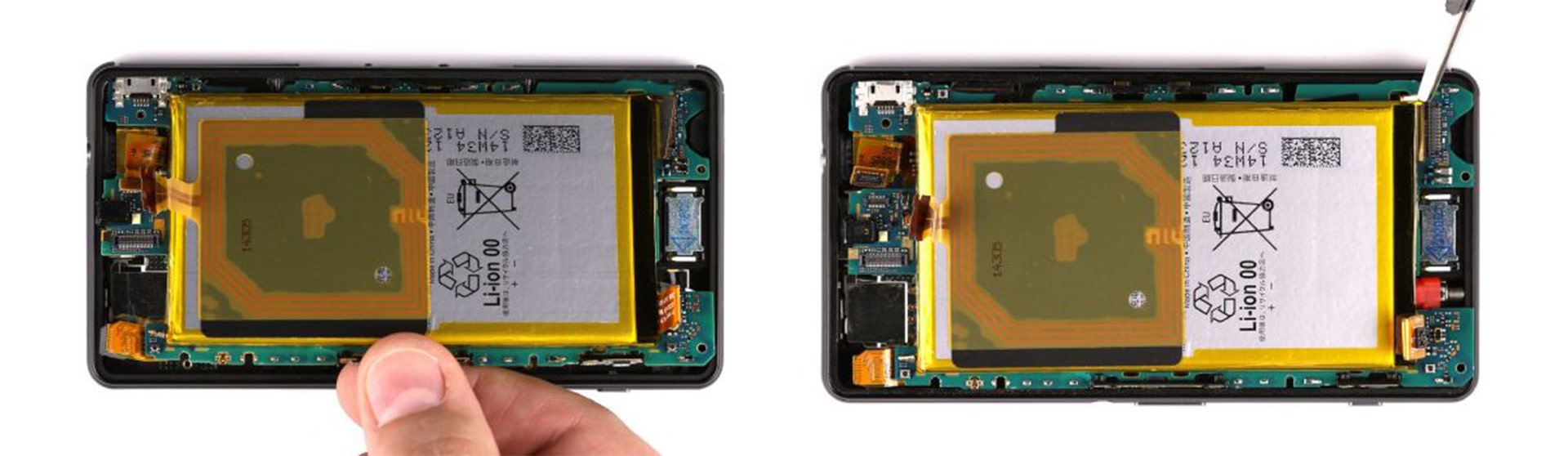

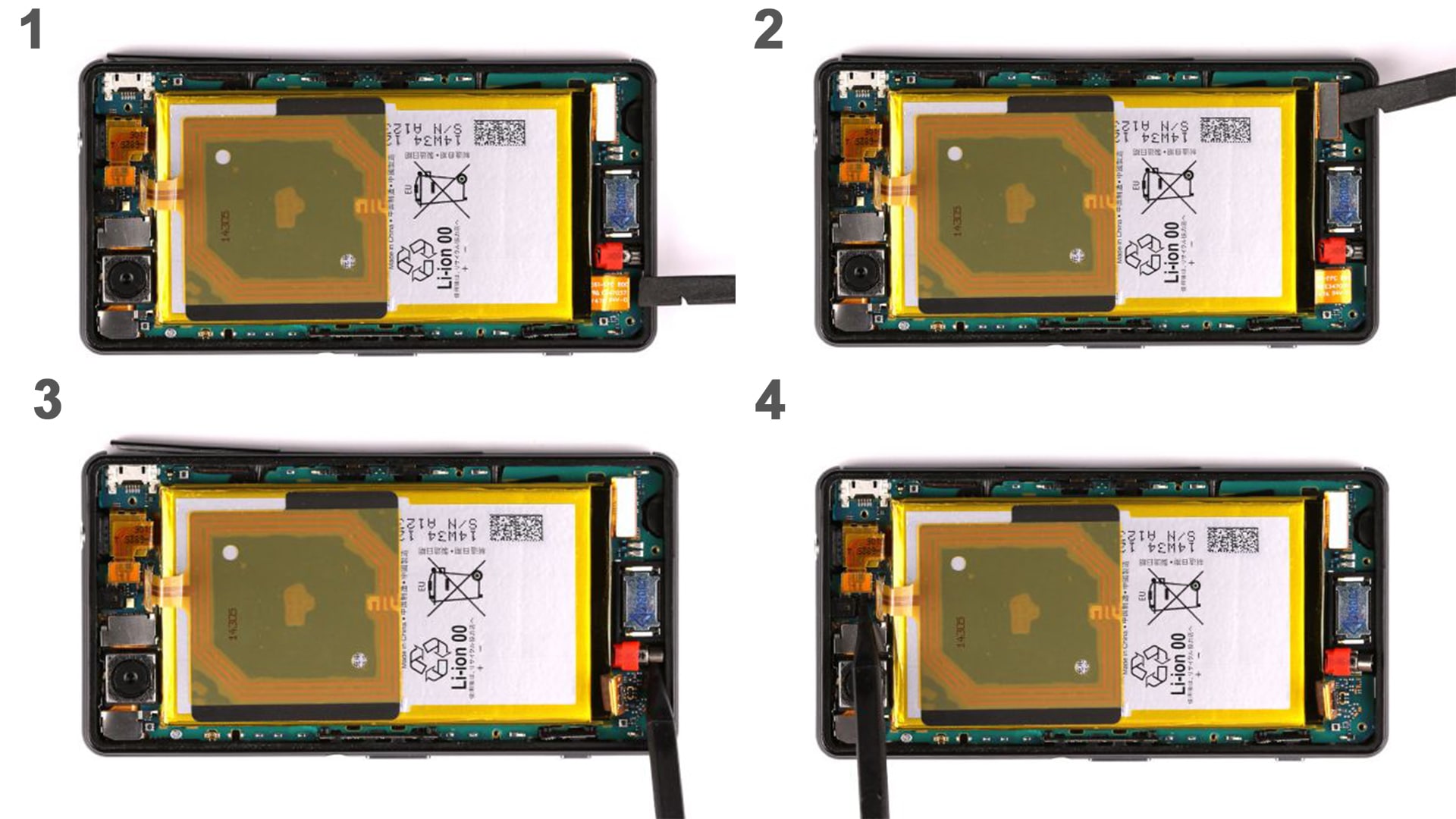

Далее вам нужно отключить несколько разъемов. Начните с разъема батареи. Затем отсоедините гибкий кабель дисплея. Теперь отсоедините вибромотор. И отсоедините разъем для наушников.

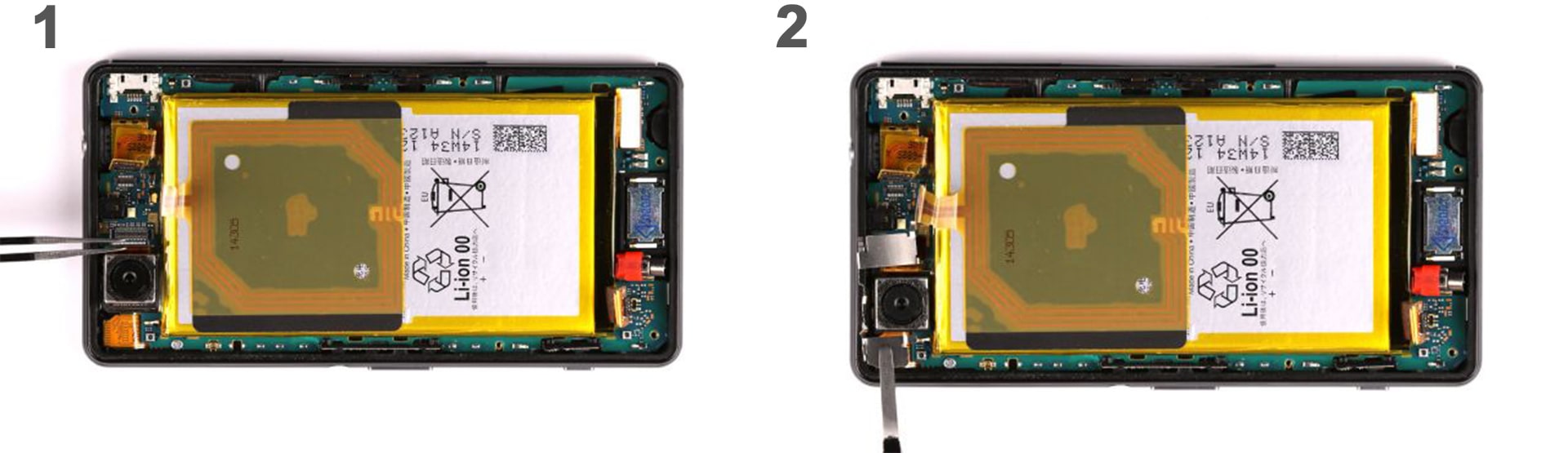

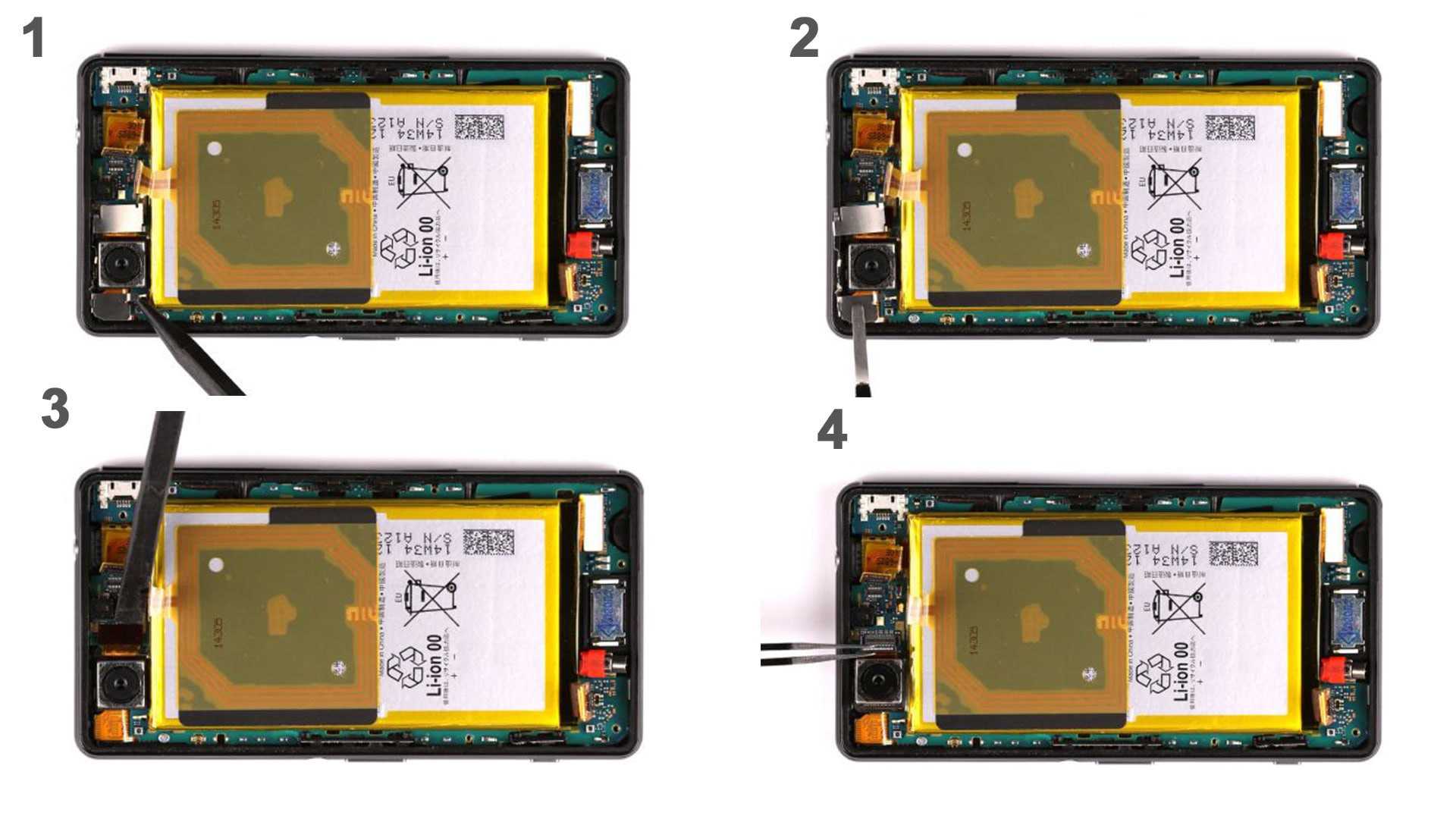

Теперь снимите основную камеру. Аккуратно отсоедините металлический кронштейн, удерживающий камеру на месте. Используйте пинцет, чтобы снять скобу. Отсоедините заднюю камеру от материнской платы.

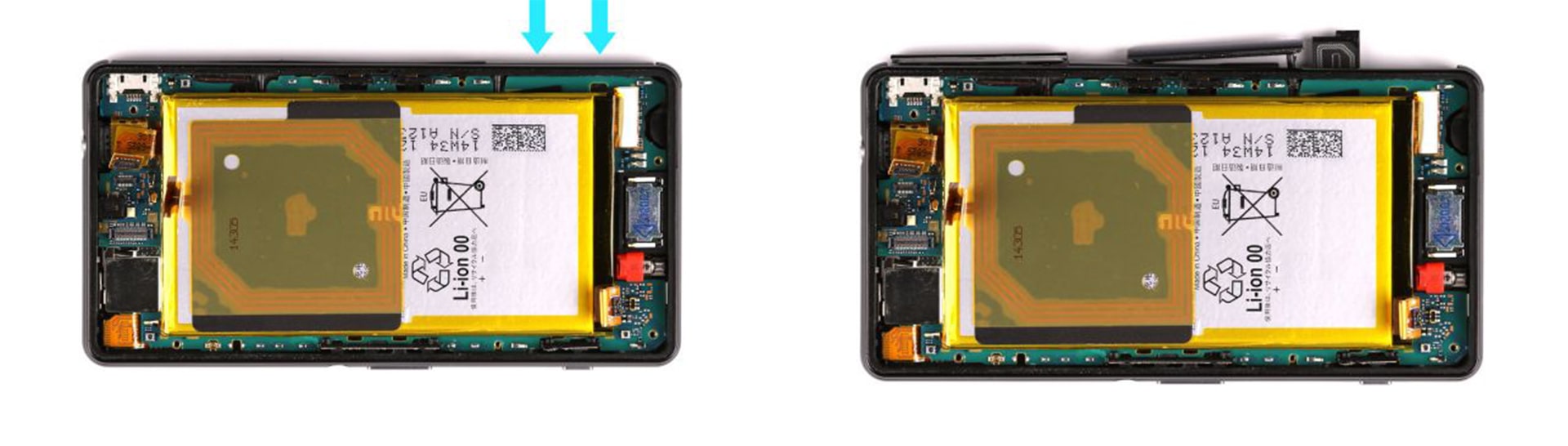

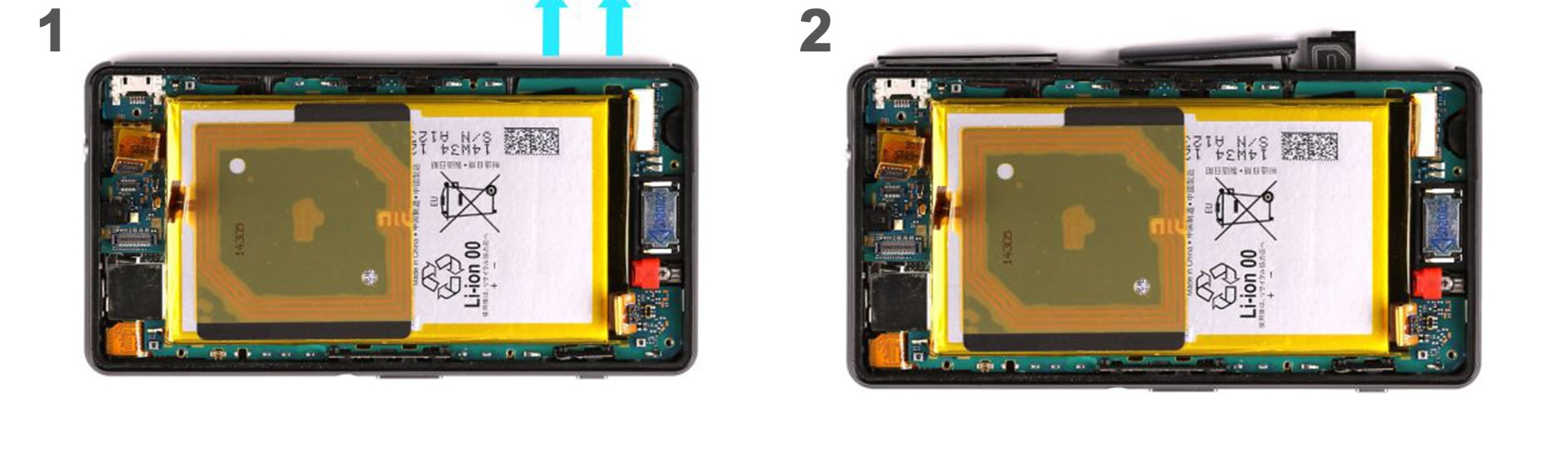

Извлеките SIM-карту и карту microSD из вашего устройства. Обе карты спрятаны под крышкой. Снимите крышку и извлеките карты. Карта microSD имеет собственный лоток.

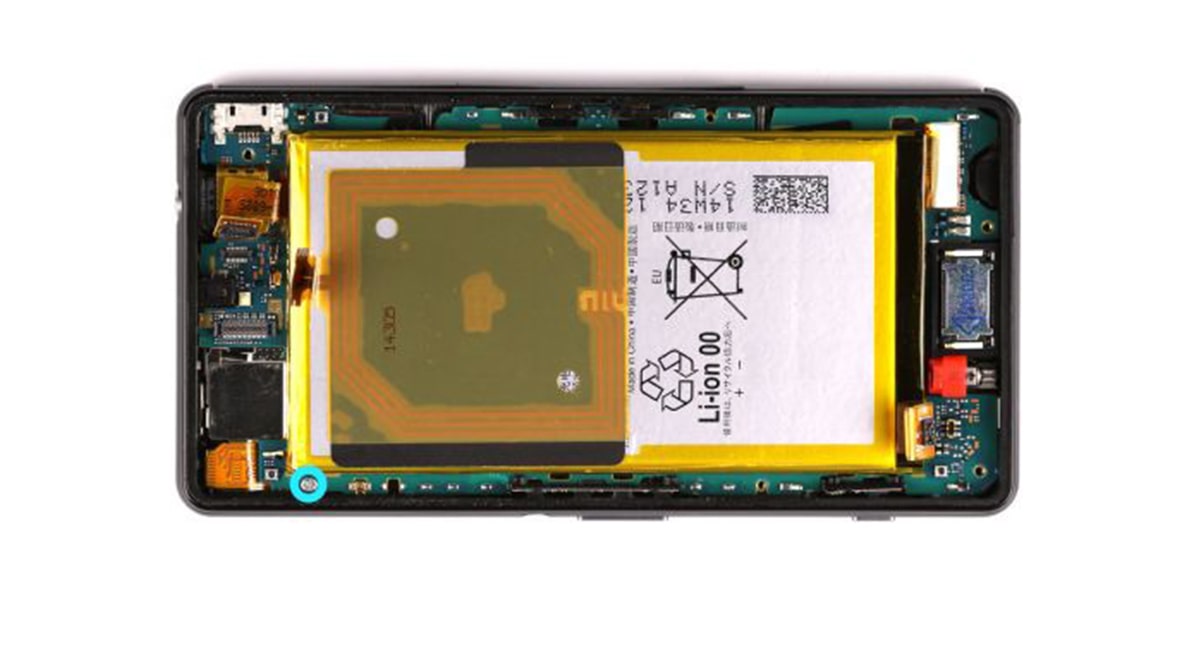

Выкрутите один винтик, который удерживает материнскую плату.

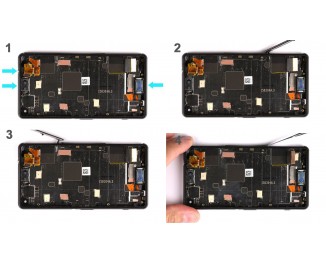

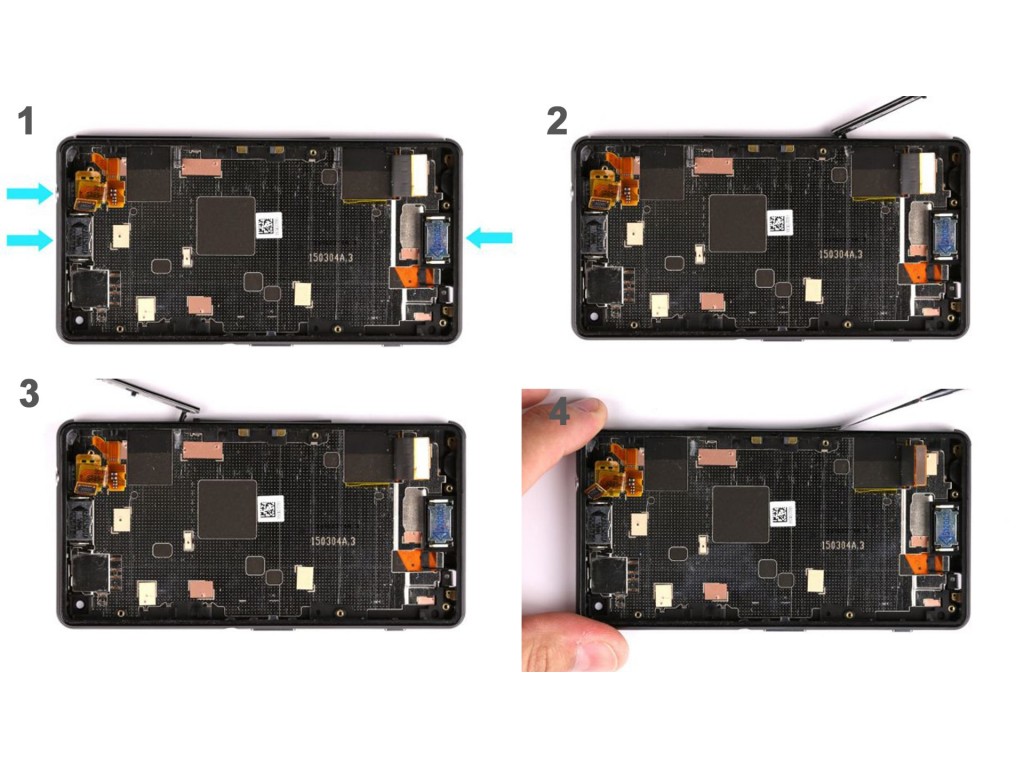

С помощью пластиковой лопатки отсоедините материнскую плату. После того, как вы отсоединили плату проведите кабель дисплея через отверстие в материнской плате. Теперь снимите материнскую плату.


Установка нового дисплея и обратная сборка Sony Xperia Z3 Compact

На запасном дисплее могут быть не все детали, но вы можете перенести их со старого дисплея. Снимите два динамика, разъем для наушников и три крышки. Вы можете снять крышки для порта USB и слота для SIM / microSD-карты. Используйте металическую лопатку, чтобы снять крышку для контакта с магнитным зарядным устройством. Также вы можете немного прогреть крышку теплым воздухом.


Установите материнскую плату в корпус телефона. Аккуратно проведите кабель дисплея через отверстие в материнской плате.

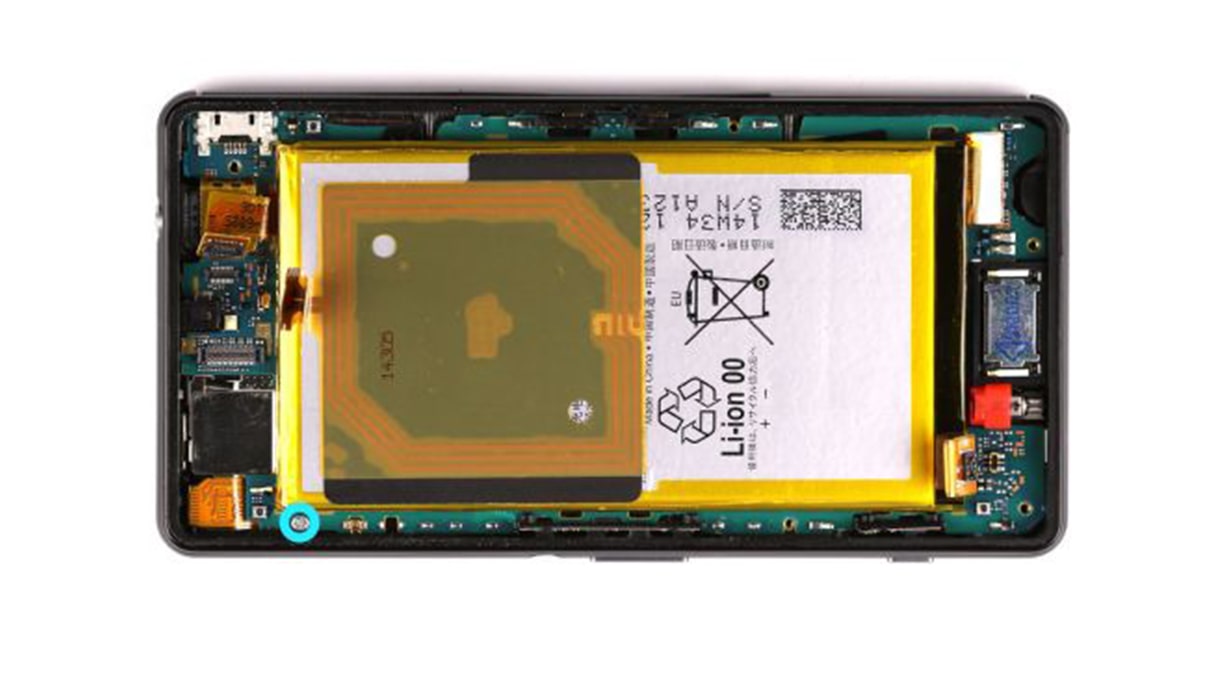

Закрепите материнскую плату одним отмеченным винтиком.


Вставьте SIM-карту и карту microSD обратно в устройство. Обе карты спрятаны под крышкой. Снимите крышку и вставьте карточки. У карта microSD есть собственный лоток.


Установите основную камеру в корпус телефона. Подключите камеру к материнской плате. И закрепите камеру с помощью металического кронштейна.


Теперь подключите аудио разъем, вибромотор, подсоедините гибкий кабель дисплея к материнской плате. И подключите аккумулятор.


Установите шасси в корпус телефона и слегка надавите на него, что шасси встало на место.

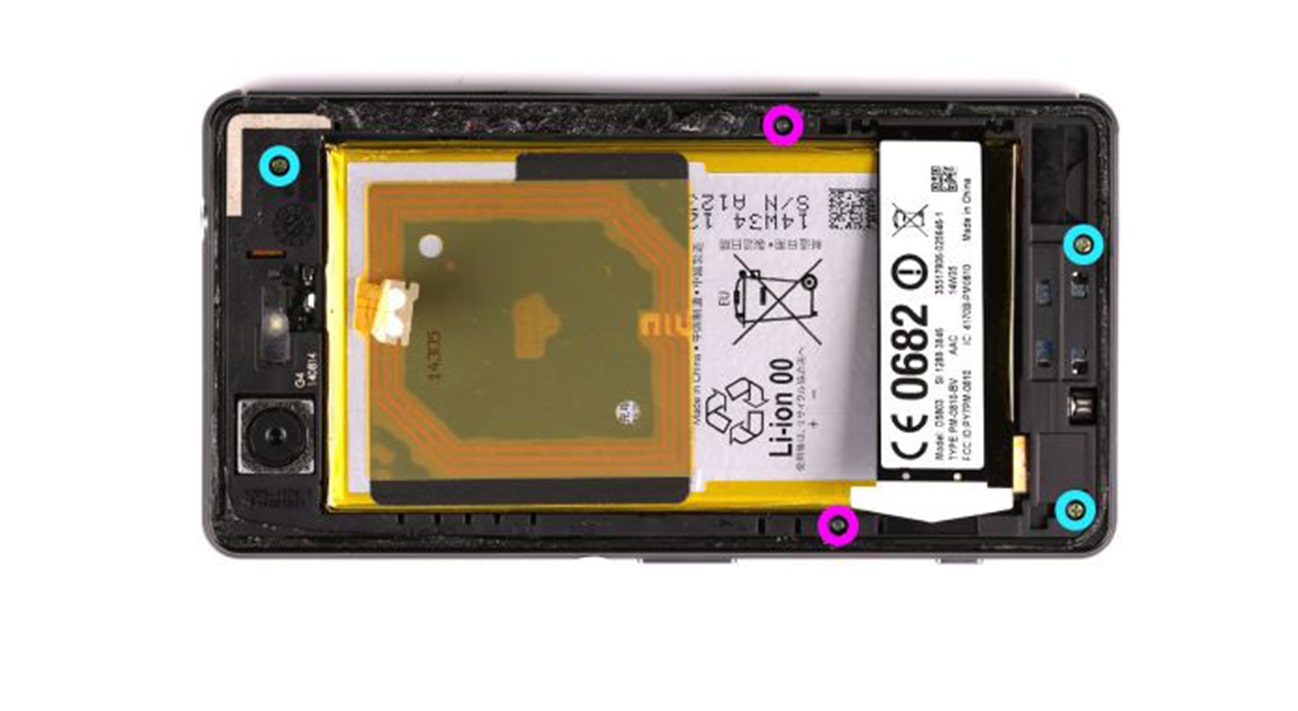

Закрепите шасси пятью винтиками.


Подсоедините антенну NFC к шасси своим контактом.


Прикрепите заднюю крышку обратно к корпусу. Плотно прижмите ее, чтобы клейкие поверхности хорошо приклеились. Прогрейте заднюю крышку феном, чтобы размягчить клей.
