Как заменить гнездо питания Sony Xperia Z5 Compact

Необходимые инструменты и отвертки для разборки Sony Xperia Z5 Compact:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Sony Xperia Z5 Compact.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом пошаговом руководстве я покажу вам, как самостоятельно разобрать и заменить гнездо питания в телефоне Sony Xperia Z5 Compact.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Также вам нужно будет извлечь SIM-карты и карты microSD.


Следующим шагом вам нужно снять заднюю крышку. Крышка приклеена к шасси. Прогрейте заднюю поверхность теплым воздухом с помощью фена. Далее прикрепите присоску к нижнему краю устройства и потяните за нее. Как только между шасси и задней крышкой появится зазор, вставьте пластиковый медиатор. Сделайте так же с каждой стороны. Задняя крышка проклеена с внутренней стороны. Переместите пластиковый медиатор по периметру задней крышки, чтоб отклеить ее со всех сторон.


Теперь вам нужно снять заводскую табличку, которая установлена в слот для SIM-карты и microSD-карты.


Далее отсоедините контакт антенны NFC от шасси. Отсоедините антенну от аккумулятора. Аккуратно вставьте металическую лопатку между антенной и аккумулятором. При необходимости прогрейте антенну NFC теплым воздухом.


Теперь открутите два винтика, которые крепят основную антенну к корпусу и снимите ее.


Используя металическую лопатку аккуратно отсоедините светодиодную вспышку от корпуса. Вспышка приклеена к шасси. Далее открутите восемь винтиков, которые крепят корпус к дисплею. Шасси подключена к дисплею. Используя металическую лопатку отсоедините корпус от дисплея, вставив лопатку между шасси и дисплеем. Теперь может снять шасси.


Отсоедините контакт батареи от материнской платы.


Теперь снимите основную камеру, отсоединив разъем от материнской платы.


Следующим шагом отсоедините контакт фронтальной камеры от материнской платы и снимите ее из корпуса.


Далее извлеките из корпуса динамик.


Теперь отсоедините порт Micro-USB от материнской платы. С помощью металической или пластиковой лопатки отсоедините голосовой микрофон от рамки дисплея. Также извлеките вибро мотор из рамки дисплея. Снимите пластиковую планку, которая удерживает материнскую плату в рамке дисплея и снимите панель. С помощью плоского конца лопатки, осторожно поднимите и частично извлеките материнскую плату из рамки дисплея. Далее отсоединить разъем для наушников от рамки дисплея.


Материнская плата подключена к нижней части дисплея. Аккуратно переложите плату на ту сторону, где находится тумблер громкости. Снимите полиамидную пленку, защищающую контакты. Не выбрасывайте ее, она вам еще понадобится при обратной сборке. Отключите два контакта дисплея и удалите их из материнской платы. После снимите материнскую плату.

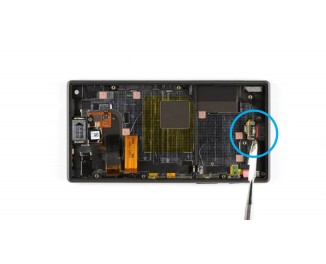

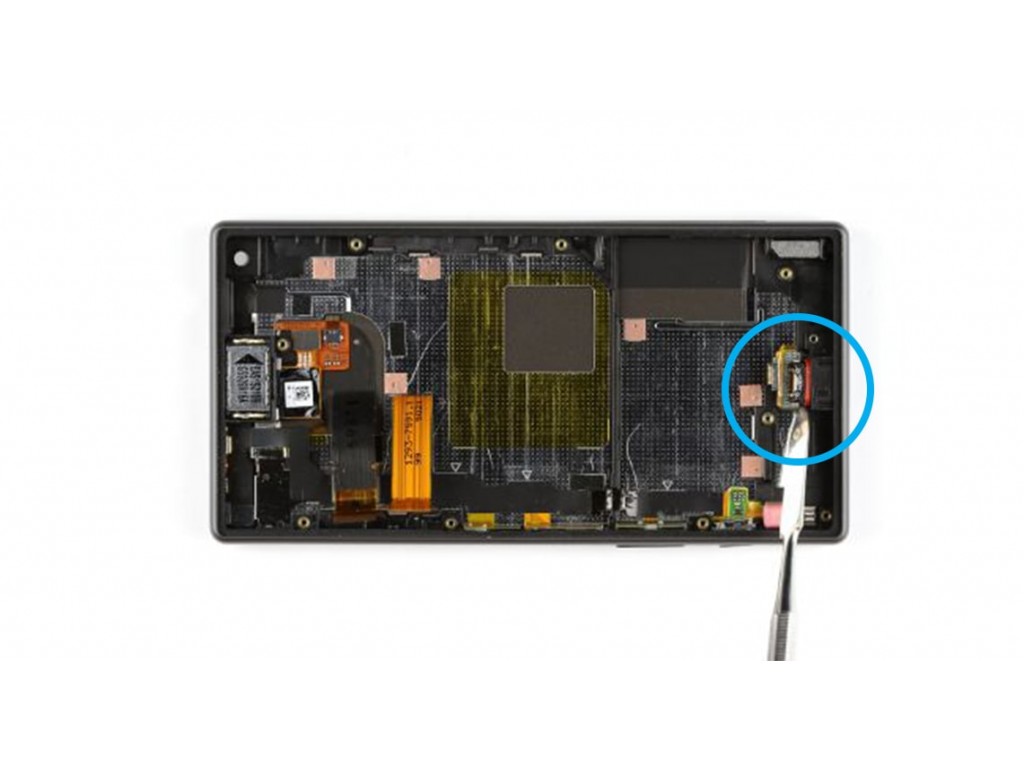

Используя металическую лопатку, аккуратно отсоедините гнездо питания от рамки дисплея и снимите его.


Установка нового гнезда питания и обратная сборка Sony Xperia Z5 Compact

Теперь аккуратно установите новое гнездо питания в рамку дисплея.


Теперь присоедините два кабеля дисплея к материнской плате. Наденьте полиамидную пленку для защиты контактов дисплея. И аккуратно установите материнскую плату на место.


Вставьте аудио разъем в отверстие в рамке дисплея и вставьте материнскую плату обратно. Вставьте планку обратно в корпус и используйте ее для закрепления материнской платы. Установите вибро мотор и голосовой микрофон в корпус. Подключите порт Micro-USB к материнской плате.


Теперь установите динамик.


Теперь установите фронтальную камеру и подключите ее к материнской плате.


Далее установите фронтальную камеру и подключите ее к материнской плате.


Подсоедините контакт батареи к материнской плате.


Далее расположите шасси на дисплее. Слегка нажмите на шасси, чтоб оно встало намести в рамке дисплея. Закрутите обратно восемь винтиков. И вставьте светодиодную вспышку в корпус телефона.


Установите основную антенну в корпус и закрепите ее двумя винтиками.


Установите антенну NFC на аккумулятор. Прижмите антенну к аккумулятору, чтобы клей снова приклеился. Подсоедините штекерный контакт антенны NFC к корпусу.


Установите заводскую табличку в слот для SIM-карты и microSD-карты.


Теперь установите новую заднюю крышку в корпус телефона. Крепко прижмите ее по всем краям, чтобы корпус и задняя крышка были надежно склеены. При необходимости прогрейте заднюю часть устройств теплым воздухом. Таким образом клей размягчится и лучше склеит детали.


Вставьте SIM-карту и карту microSD обратно в телефон.
