Как заменить основную камеру Sony Xperia Z3 Compact

Необходимые инструменты и отвертки для разборки Sony Xperia Z3 Compact:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Sony Xperia Z3 Compact.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этом руководстве по ремонту я покажу вам, как разобрать и заменить основную камеру в телефоне Sony Xperia Z3 Compact.

Перед тем, как начинать ремонт не забудьте выключить телефон.

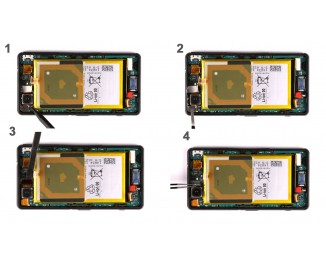

Первым шагом вам нужно снять заднюю крышку. Задняя крышка смартфона хорошо приклеена к корпусу. Для того, чтобы снять ее, нужно прогреть поверхность задней крышки теплым воздухом с помощью фена. Далее прикрепите присоску и потяните за нее вверх. В образовавшееся отверстие между рамой и крышкой вставьте пластиковый медиатор. Повторите эти действия со всех сторон телефона. Проведите пластиковым медиатором по периметру телефона, чтоб крышка полностью отклеилась. Осторожно удалите остатки клея.

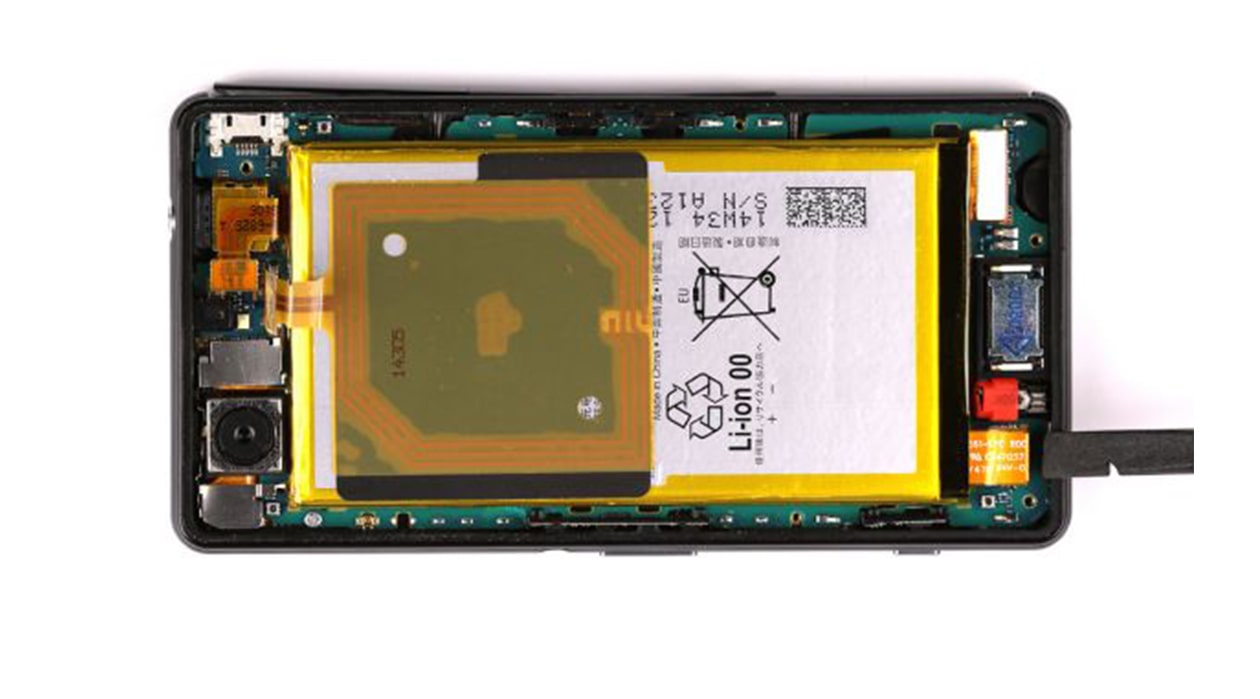

Далее с помощью заостренного конца пластиковой лопатки отсоедините антенну NFC от шасси.


Выкрутите пять винтиков из корпуса.


Шасси достаточно прочно закреплено на корпусе. Вставьте металическую лопатку между шасси и корпусом, чтобы отсоединить шасси. Повторите такой процесс по всему корпусу. Как только шасси отсоединилось, удалите его с корпуса.


Далее вам нужно отключить разъем батареи.


Теперь снимите основную камеру. Аккуратно отсоедините металлический кронштейн, удерживающий камеру на месте. Используйте пинцет, чтобы снять скобу. Отсоедините заднюю камеру от материнской платы.


Установка новой основной камеры и обратная сборка Sony Xperia Z3 Compact

Установите новую основную камеру в корпус телефона. Подключите камеру к материнской плате. И закрепите камеру с помощью металического кронштейна.


Теперь подключите аудио разъем батареи.


Установите шасси в корпус телефона и слегка надавите на него, что шасси встало на место.


Закрепите шасси пятью винтиками.


Подсоедините антенну NFC к шасси своим контактом.


Прикрепите заднюю крышку обратно к корпусу. Плотно прижмите ее, чтобы клейкие поверхности хорошо приклеились. Прогрейте заднюю крышку феном, чтобы размягчить клей.
