Замена батареи iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция по замене аккумулятора iPhone XS



Фото инструкция как заменить батарею iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.


С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.


Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.


Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.


При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.


Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)


Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку



Чтобы заменить батарею на iPhone XS рекомендуется снять динамик и вибромотр (Taptic Engine), в таком случае будет проще извлечь силиконовые ленты с нижнего края аккумулятора без риска их надрывов.

Открутите 5 винтиков и снимите модуль антенны.


Открутите винтик между вибромотором и динамиком.


Уберите железную панельку и отключите шлейф.


Обратите внимание что динамик приклеен к корпусу, и чтобы сохранить клейкую ленту, которой можно повторно воспользоваться при сборке, прогрейте феном место проклейки и аккуратно отклеивайте динамик от корпуса айфона.


Открутите два винтика на вибро-моторе и отключите шлейф, после этого, вибромотор можно извлечь из корпуса айфона.


Берем пинцет и отклеиваем край силиконовой ленты от батареи.


Теперь, когда достаточно хорошо зацепились за ленту, ровно в одну сторону, не спеша, тяните за силиконовую ленту.


В таком же порядке, удаляем остальные 3 ленты из-под батареи.

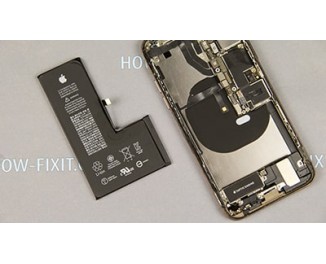

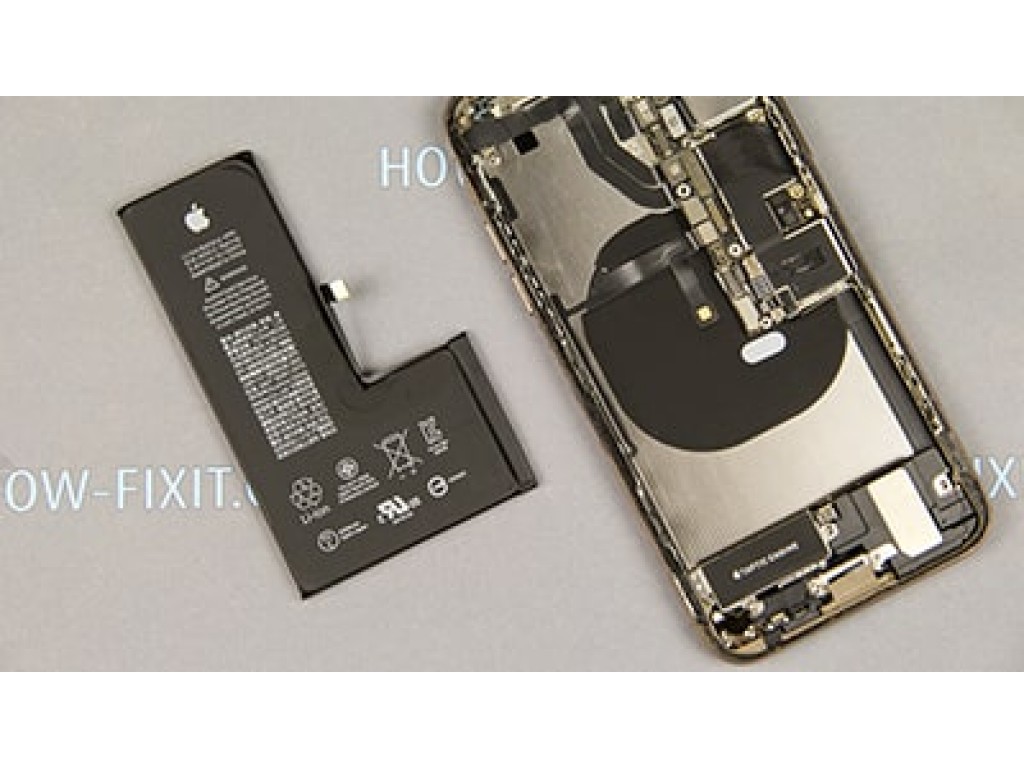

Теперь можно извлечь батарею из корпуса айфона. В нашем интернет-магазине можно купить новую батарею.

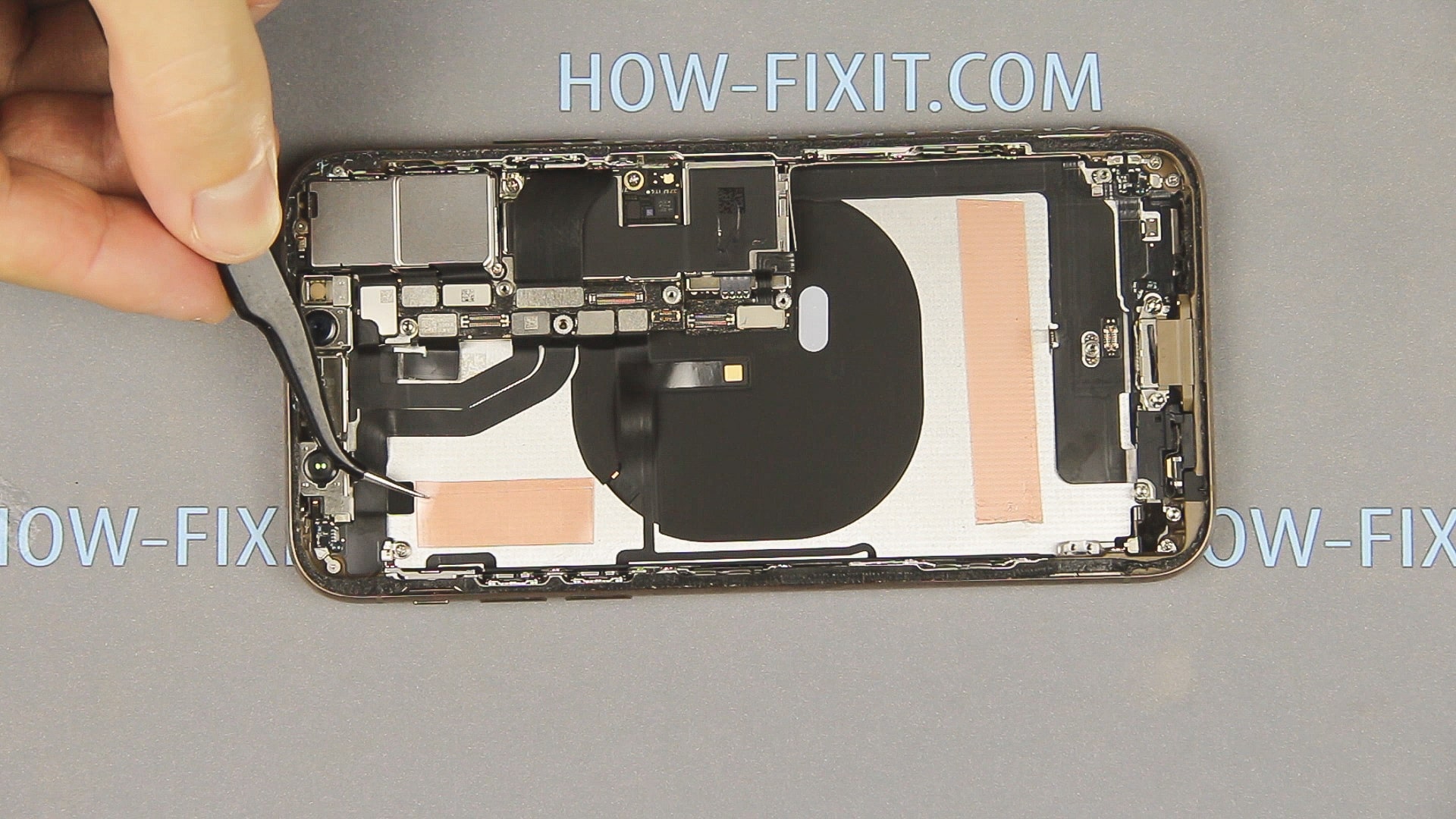

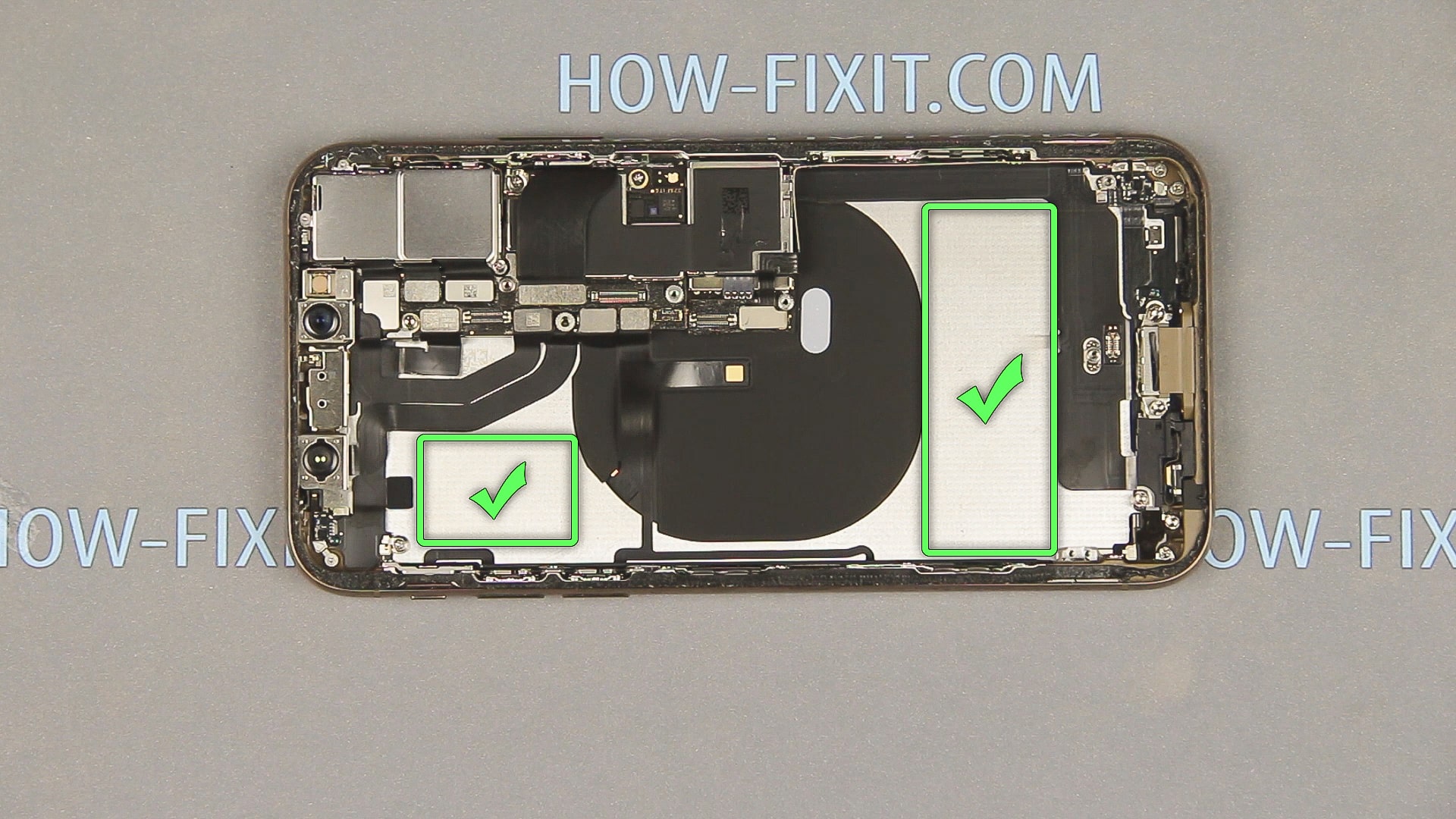

Новая батарея клеится в специально отведенном месте на поверхности корпуса.


Ни в коем случае не стоит клеить батарею в том месте где находятся шлейфы. Новый аккумулятор можно приклеить на двухсторонний скотч или на специальную силиконовую ленту которая по своим характеристикам похожа на оригинальную заводскую клейкую ленту.

Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.


Устанавливая новую батарею в корпус айфона, соблюдайте расстояние шлейфа батареи и разъема на материнской плате куда подключается батарея.




Обратная сборка iPhone XS

  1. Теперь переходим к установке вибромотора. Установите в корпус и подключите шлейф, далее прикрутите два винтика к вибромотору.
  2. Установите динамик в корпус.
  3. Между вибромотором и динамиком подключите шлейф, после установите железную панельку и прикрутите сверху винтик.
  4. Установите модуль антенны и прикрутите 5 винтиков.
  5. Теперь можем подкинуть дисплей и протестировать айфон перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.


Удаляем с корпуса айфона старую клейкую ленту.


Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.


Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone


Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.


Установите железную панельку и прикрутите 5 винтиков:

  • Винтик Tri-Wing 1.0 мм отмечен желтым
  • Винтик Tri-Wing 1.3 мм отмечен красным
  • Винтик PH00 3.7 мм отмечен зеленым


После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.


Устанавливаем sim карту, включаем и пользуемся телефоном.
