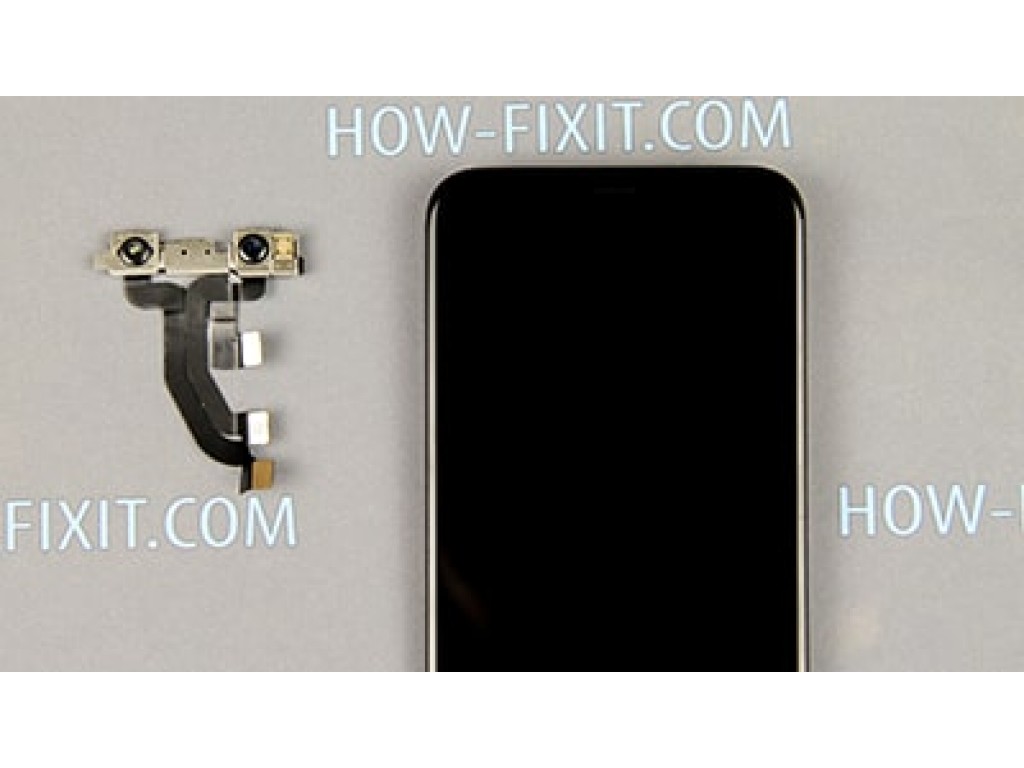

Замена Face-ID или фронтальную камеру iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs


Видео инструкция



Фото инструкция как заменить Face-ID или фронтальную камеру iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.


С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.


Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.


Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.


При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.


Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)


Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку



Чтобы заменить Face-ID или фронтальную камеру в iPhone XS необходимо снять динамик, вибро-мотор (Taptic Engine), а также батарею, потому как три шлейфа модуля Face-ID расположены под батареей.

Открутите 5 винтиков и снимите модуль антенны.


Открутите винтик между вибромотором и динамиком.


Уберите железную панельку и отключите шлейф.


Обратите внимание что динамик приклеен к корпусу, и чтобы сохранить клейкую ленту, которой можно повторно воспользоваться при сборке, прогрейте феном место проклейки и аккуратно отклеивайте динамик от корпуса айфона.


Открутите два винтика на вибро-моторе и отключите шлейф, после этого, вибромотор можно извлечь из корпуса айфона.


Берем пинцет и отклеиваем край силиконовой ленты от батареи.


Теперь, когда достаточно хорошо зацепились за ленту, ровно в одну сторону, не спеша, тяните за силиконовую ленту.


В таком же порядке, удаляем остальные 3 ленты из-под батареи.


Теперь можно извлечь батарею из корпуса айфона.


Отключите 3 шлейфа модуля Face ID от основной платы iPhone XS.


С помощью фена прогрейте корпус айфона с обратной стороны, в том месте где приклеены шлейфы модуля Face-ID.


Аккуратно отклейте три шлейфа от поверхности корпуса айфона, поддевая их снизу.


Теперь модуль Face ID с фронтальной камерой можно снять с корпуса iphone xs.

Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.


Модуль Face ID включает в себя инфракрасную камеру, фронтальную камеру и точечный проектор.


Инфракрасная камера и точечный проектор являются основными частями системы Face ID и привязаны к материнской плате iPhone XS, поэтому после замены одного из выше упомянутых частей, работать функция распознавания лица не будет.

Замена фронтальной камеры iPhone XS

Чтобы заменить фронтальную камеру в iPhone XS необходимо разобрать корпус модуля Face-ID. Поскольку обе части металлического корпуса свариваются вместе с помощью технологии лазерной точечной сварки, достаточно трудно разделить их, поэтому используя плоскогубцы, осторожно разжимайте корпус в ходе разборки, чтобы не повредить элементы модуля.


Инфракрасная камера и фронтальная камера легко снимаются плоскогубцами, но, если вам нужно снять точечный проектор, необходимо будет прогреть дополнительно феном. Рекомендуемая температура при снятии точечного проектора составляет 150 градусов. Будьте осторожны при разборке точечного проектора.


Как вы можете заметить, фронтальная камера отделима от модуля Face-ID и может быть заменена в телефоне, однако для этого придется немного погнуть корпус модуля.



Обратная сборка iPhone XS

  1. Обратно установите модуль Face-ID в корпус айфона.
  2. Подключите три шлейфа модуля Face-ID к плате айфона.
  3. Установите батарею в корпус телефона. Как правильно установить батарею, смотрите в инструкции по замене батареи.
  4. Установите в корпус вибро мотор и подключите шлейф, далее прикрутите два винтика к вибро-мотору.
  5. Установите динамик в корпус.
  6. Между динамиком и вибро-мотором подключите шлейф, после установите железную панельку и прикрутите сверху винтик.
  7. Установите GSM антенну и прикрутите 5 винтиков.
  8. На этом этапе стоит протестировать работу Face-ID модуля или фронтальной камеры перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.


Удаляем с корпуса айфона старую клейкую ленту.


Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.


Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone


Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.


Установите железную панельку и прикрутите 5 винтиков:

  • Винтик Tri-Wing 1.0 мм отмечен желтым
  • Винтик Tri-Wing 1.3 мм отмечен красным
  • Винтик PH00 3.7 мм отмечен зеленым


После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.


Устанавливаем sim карту, включаем и пользуемся телефоном.
