Замена дисплея iPhone XS Max

Необходимые инструменты и отвертки для разборки iPhone XS Max:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe) - 0,8мм
  • Отвертка крестовая – (PH00) 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для iphone xs max.


Видео инструкция


Фото инструкция

Перед разборкой отключаем айфон, и извлекаем лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, откручиваем два винтика с помощью пятизвездочной отвертки 0,8 мм.


Теперь прогреем лицевую сторону телефона с помощью обычного фена. Дисплей айфона проклеен по всему периметру корпуса и для его раскрытия необходимо прогреть клей. Хорошо прогрейте нижнюю часть дисплея, отсюда мы начнем раскрывать корпус.


Фиксируем присоску внизу дисплея и тянем за кольцо вверх. Берем пластиковый медиатор и продавливаем его между дисплеем и корпусом айфона. Я не рекомендую использовать железные предметы, если не получается отделить дисплей от корпуса, вы можете немного заточить края пластикового медиатора, это немного облегчит процесс раскрытия корпуса айфона. Для удобства раскрытия, можно использовать дополнительный медиатор. Не спеша, отклеиваем дисплей от корпуса.

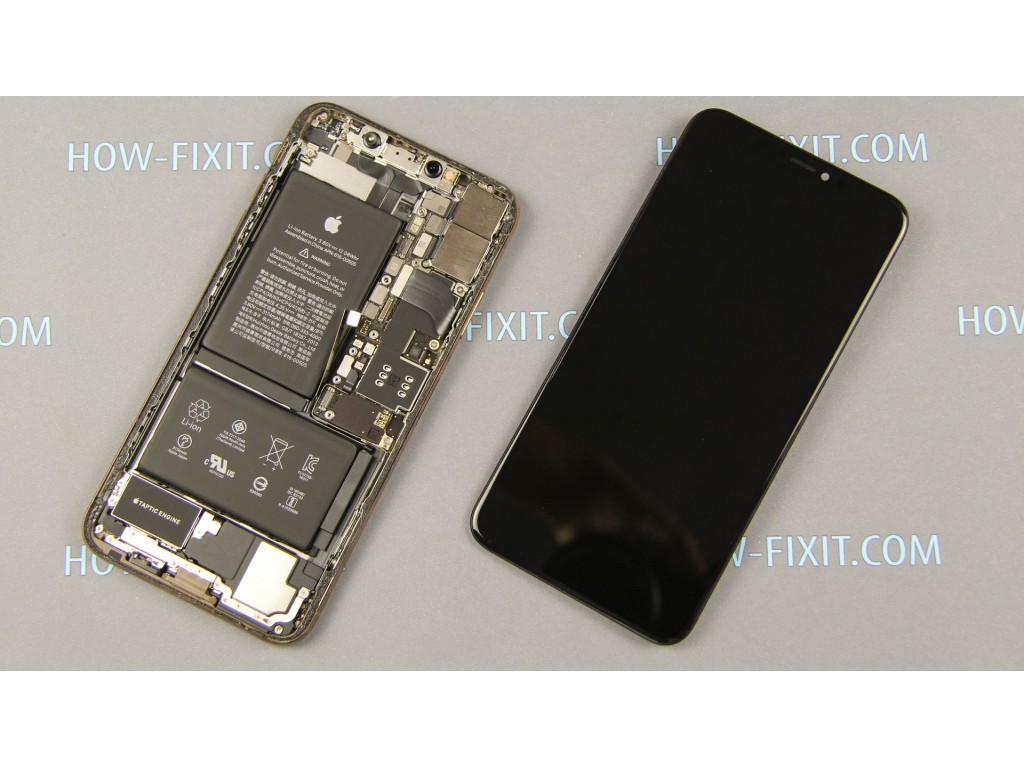

Раскрывается корпус айфона как книга, откидываете дисплей в правую сторону.


Далее, с помощью трехлепестковой отвертки, откручиваем 4 винтика на железной панели.

Отключаем шлейф батареи от платы айфона.


Откручиваем три винтика и снимаем вторую железную панельку.


Теперь можем отключить два шлейфа матрицы и шлейф динамика с датчиками от основной платы айфона. Обратите внимание, что шлейф от слухового динамика приклеен к другому шлейфу, но отклеивается он достаточно просто.



Для замены дисплейного модуля на iPhone XS Max необходимо снять слуховой динамик с датчиками. Для начала, открутим три винтика с помощью трехлепестковой отвертки.


С помощью фена, прогрейте лицевую сторону дисплея где располагаются датчики.

Теперь поддеваем датчик приближения и датчик света.


Делайте это аккуратно, чтобы не повредить шлейф. Если световой датчик не получается извлечь легкими движениями в стороны, прогрейте дополнительно обратную сторону дисплея.


Модуль динамика с датчиками объединён с вашим iPhone c завода индивидуальной и уникальной прошивкой, поэтому вы должны перенести его со старого дисплея на новый. Этот модуль содержит датчик света, который является частью биометрической функции защиты удостоверения личности.

Если этот датчик поврежден или заменен, Face ID перестанет функционировать, поэтому проявляйте особую осторожность, чтобы не повредить один из этих компонентов во время снятия и замены дисплея. В случае повреждения датчика, только официальный сервис Apple может восстановить функцию Face ID.


Если какой-то этап не понятен, рекомендуем посмотреть подробное пошаговое видео руководство выше.

Перед покупкой нового дисплейного модуля, обращайте внимание на наличие держателей для камеры и датчиков.


Сборка дисплейного модуля iPhone XS Max

  1. Устанавливаем датчик приближения и датчик света.
  2. Ставим на место слуховой динамик и прикручиваем три винтика.

Дисплейный модуль собран, теперь можете подключить дисплей и протестировать как все работает перед окончательной сборкой с проклейкой корпуса айфона.

Важно знать: функция True Tone отключается после замены экрана на iPhone XS и iPhone XS Max, даже при использовании оригинального экрана Apple с идентичного айфона. True Tone калибруется и программируется на каждом экране индивидуально на заводе где собирался ваш айфон. Дополнительную информацию читайте в разделе статей.


Удаляем с корпуса iphone xs max старый силиконовый клей. Можно собрать и установить дисплейный модуль на старый заводской клей, но в таком случае влага-устойчивость не гарантируется.


Теперь, когда полностью удален старый клей, с помощью ватной палочки и медицинского спирта протрем корпус от остатков старого клея.


Протираем по всему корпусу где находилась старая клейкая лента.


Также протрите дисплейный модуль от остатков старого клея.


Теперь наносим влагоустойчивую силиконовую клейкую ленту. С помощью этой ленты вы сохраните влагаустойчивость вашего iphone xs max. Такую клейкую ленту вы сможете купить на нашем сайте.


Переходим к установке дисплейного модуля:

  1. для начала подключаем три шлейфа дисплея к основной плате айфона.
  2. установите железную панельку и прикрутите три винтика.
  3. далее, подключите шлейф батареи к плате айфона.
  4. устанавливаем железную панельку и прикручиваем четыре винтика.

Теперь переворачиваем дисплей и аккуратно закрываем корпус айфона. Начинайте прижимать с верхней части корпуса где расположена фронтальная камера.


Далее, прижимайте по краям корпус телефона, вы так же можете услышать характерные щелчки зажимов.

Прикручиваем два винтика возле порта зарядки.


Теперь можем включить телефон, установить sim карту и пользоваться айфоном.
