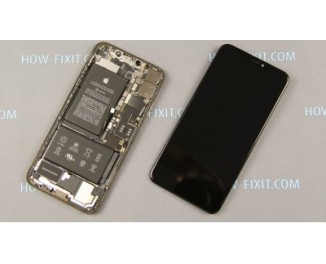

Замена дисплея iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция по замене экрана iPhone XS



Фото инструкция как заменить экран iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.


С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.


Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.


Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.

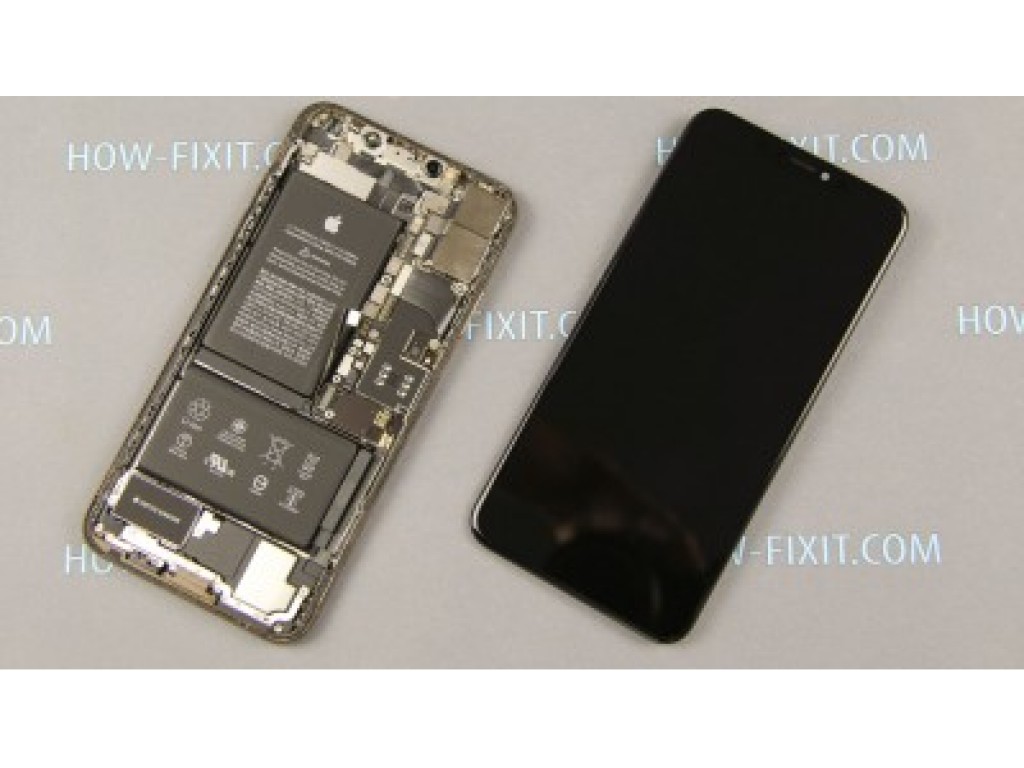

При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.


Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)


Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку



Для замены дисплея на iphone xs необходимо переставить слуховой динамик и датчики с оригинального дисплея на новый.

Откручиваем 3 винтика с помощью трехлепестковой отвертки. Один из винтиков спрятан под черной пленкой.

Каждый из винтиков имеет разный размер:

  • Винтик 1.3 мм отмечен желтым
  • Винтик 1.4 мм отмечен красным
  • Винтик 1.9 мм отмечен зеленым


Слуховой динамик откручен, теперь необходимо отклеить датчики от дисплея. Чтобы не повредить шлейф или датчики при отклеивании, я рекомендую прогреть феном обратную сторону дисплея.

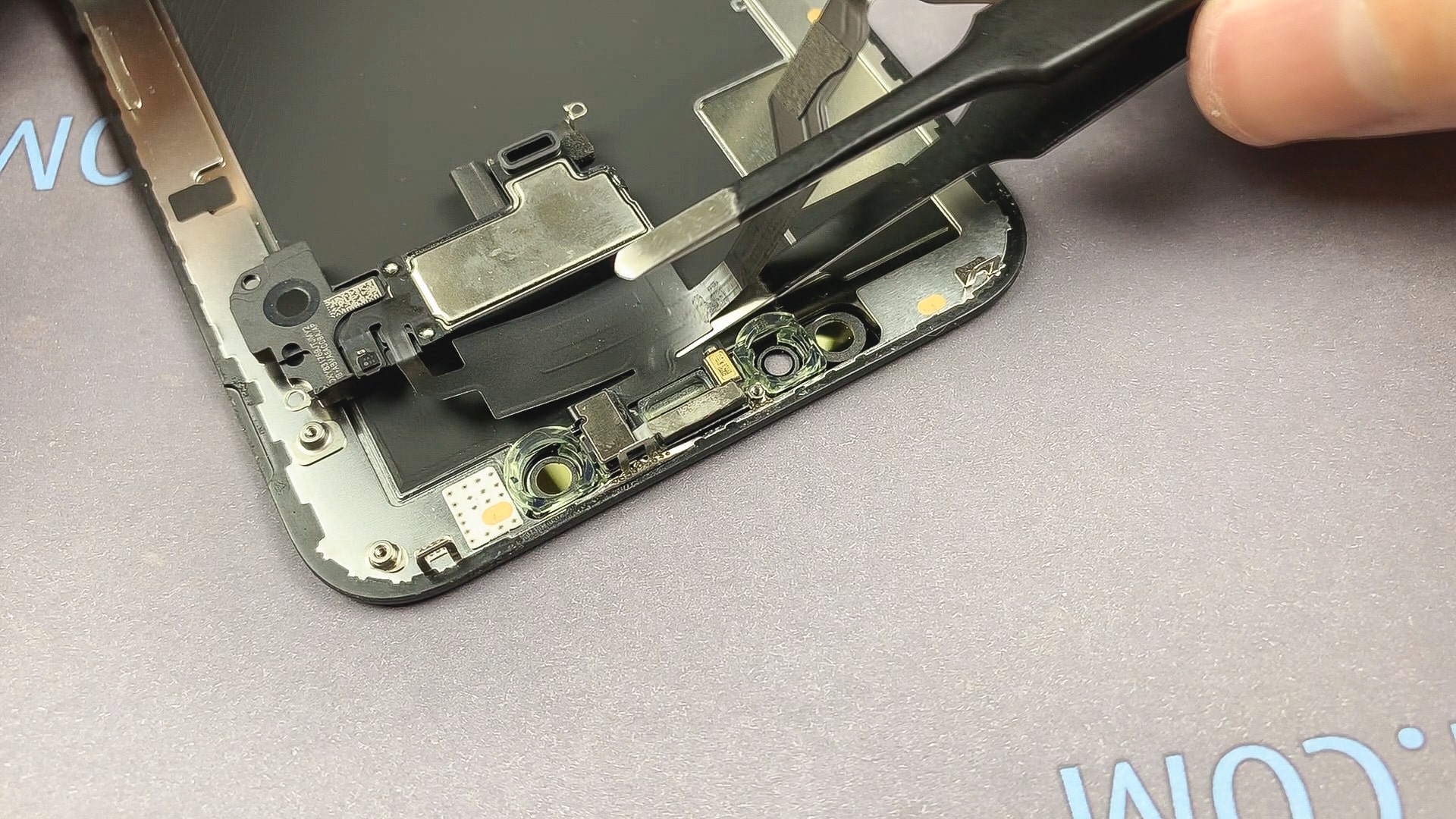

Поддеваем шлейф снизу и отклеиваем от дисплея.

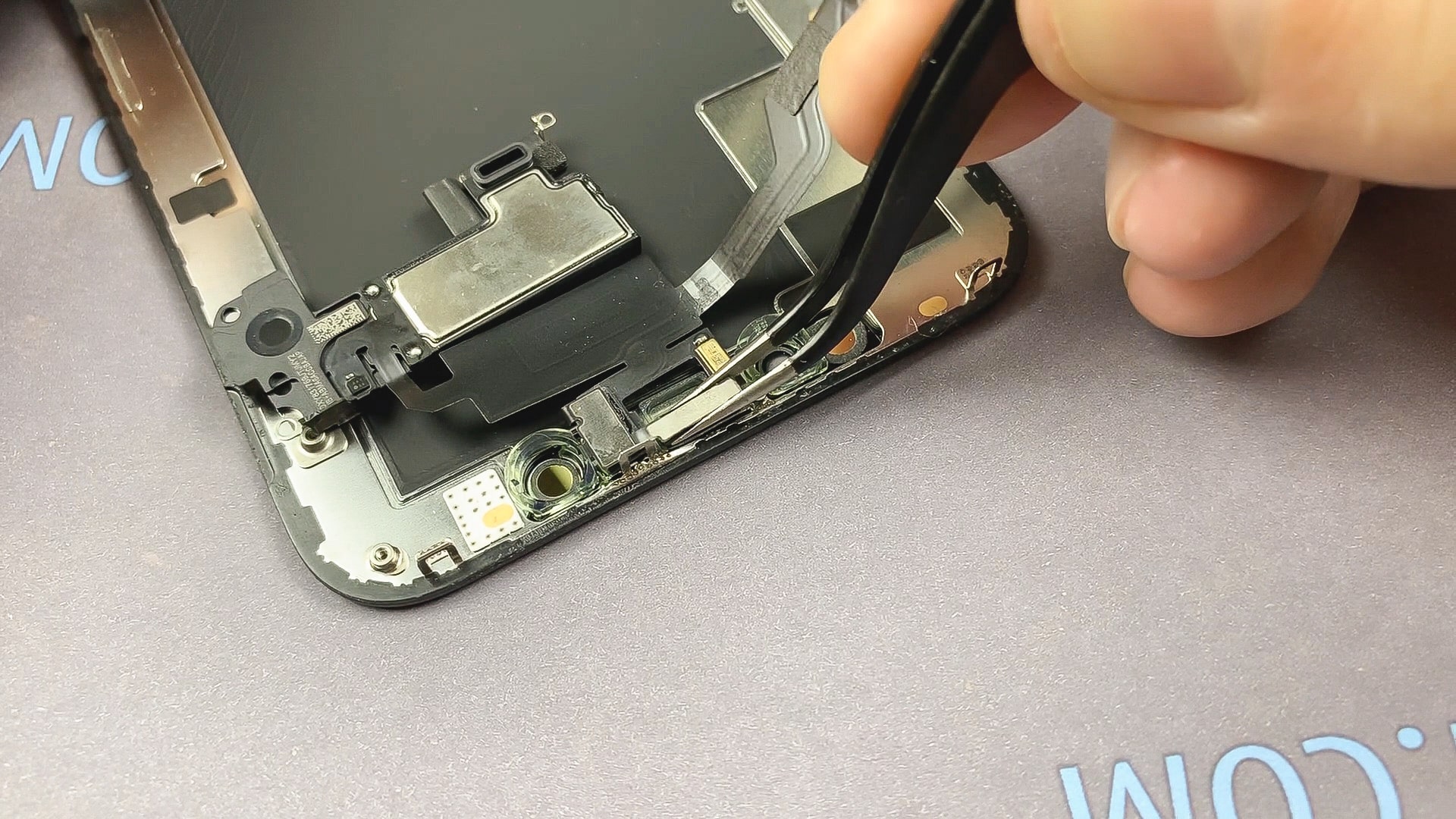

Теперь очень важный этап, необходимо отклеить датчик света. Делать это необходимо с особой осторожностью, потому как этот датчик объединён с вашим iphone xs c завода индивидуальной прошивкой, поэтому вы и должны перенести его со старого дисплея на новый. Этот датчик света является частью биометрической функции Face ID.


Если этот датчик поврежден или заменен, Face ID перестанет работать, поэтому проявляйте особую осторожность во время снятия этого датчика. В случае повреждения датчика, только официальный сервис Apple может восстановить функцию Face ID.


Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.

Функция True Tone и автояркость отключается после замены экрана на iPhone XS и iPhone XS Max, даже при использовании оригинального экрана с идентичного айфона. True Tone калибруется и программируется на каждом экране индивидуально на заводе где собирался ваш айфон. В нашей статье можно узнать, как восстановить автояркость на iphone xs



Установка дисплея на iPhone XS

  1. Сборку дисплейного модуля начинайте с установки датчика внешнего свечения, после этого, установите датчик приближения.
  2. Установите на место слуховой динамик.
  3. Прикрутите три винтика.
  4. Как только установили динамик с датчиками, дисплейный модуль стоит протестировать перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.


Удаляем с корпуса айфона старую клейкую ленту.


Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.


Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone


Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.


Установите железную панельку и прикрутите 5 винтиков:

  • Винтик Tri-Wing 1.0 мм отмечен желтым
  • Винтик Tri-Wing 1.3 мм отмечен красным
  • Винтик PH00 3.7 мм отмечен зеленым


После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.


Устанавливаем sim карту, включаем и пользуемся телефоном.
